Freio de tambor

mecânicode controle de tensão

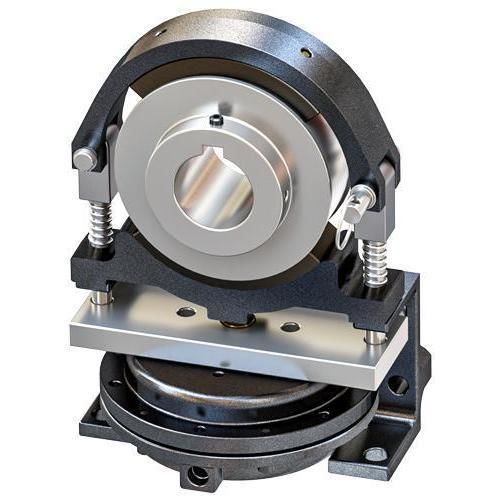

Sobre travões de tambor Nexen Group disponibiliza uma gama de travões de tambor industriais concebidos para controlo de tensão, retenção e travagem contínua. Estes travões são acionados por ar através de um atuador com diafragma selado que pressiona as sapatas contra a superfície do tambor para gerar binário de travagem. A unidade de travão e os cubos do tambor são encomendados separadamente; os cubos estão disponíveis com furos passantes estriados ou furos brutos para acabamento pelo cliente. Modelos com topo articulado permitem uma remoção mais rápida do tambor em trocas de bobina.

Aplicações principais

• Desaceleração controlada
• Controlo de tensão
• Paragem / retenção
• Travagem contínua

Componentes e acessórios necessários

• Cubos de tambor (furos estriados ou brutos)
• Válvulas de 3 vias
• Válvulas de controlo de fluxo
• Kits de controlo e suportes de montagem
• Válvulas de escape rápido / shuttle
• Válvulas restritoras, filtros e reguladores
• Lubrificadores e silenciadores

Características técnicas / especificações

• Exemplo de modelo: 12K Drum Brake
• Binário: até 423,7 N·m [3.750 in-lb]
• Método de acionamento: acionamento pneumático (atuador com diafragma selado)
• Capacidades de travagem: retenção, paragem de emergência, dinâmico cíclico, deslizamento contínuo
• Classificação térmica contínua: até 2,2 kW [3,0 hp]
• Montagem: suportes de montagem ao pé podem ser incluídos (dependendo do produto)
• Topo articulado: variantes fixas ou com topo articulado; o topo articulado permite remoção mais rápida do tambor
• Cubo: tambor montado em eixo com furo passante estriado; também disponíveis cubos com furo bruto
• Diâmetros de furo disponíveis: até 95,00 mm [3,750 in]
• Velocidade máxima: cubos certificados até 5.500 RPM
• Acabamento: óxido negro ou niquelado
