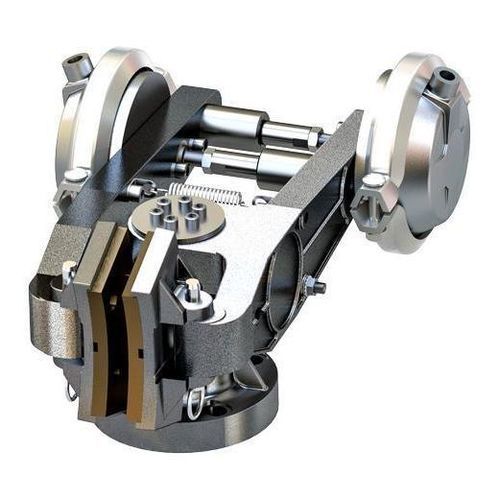

Freio de disco com pinça SPC

de mola

Visão geral
Os travões de pinça Nexen Group destinam-se a retenção, paragem de emergência (e-stop) e desaceleração controlada em aplicações industriais. Diâmetros de disco até 609,6 mm (24 in) proporcionam capacidade de binário até ~5.649 Nm (50.000 in-lb). Podem ser montadas várias pinças num único disco para aumentar o binário; as unidades aceitam uma gama de espessuras de disco e configurações de atuador.

Principais características

• Configurações acionadas por mola / libertadas por ar e acionadas por ar / libertadas por mola
• Diâmetros de disco de 254 mm a 609,6 mm (10 a 24 in)
• Espaçamento da pinça ajustável para várias larguras de disco
• Opção de pinos de retenção para remoção rápida das sapatas
• Design aberto simples com protecções opcionais e sensores de desengate
• Várias opções de montagem: pedestal, montagem de base ou disco-cubo montado no eixo

Modelos seleccionados e exemplos de binário

• VC500 — Até 4.861 Nm (43.023 in-lb) com Ø 609,6 mm (24 in); Acionado por mola, libertado por ar; pressão de libertação típica 4,1 bar (60 psi)
• SPC — Até 5.649 Nm (50.000 in-lb) com Ø 609,6 mm (24 in); Acionado por mola, libertado por ar; pressão de libertação típica 4,8 bar (70 psi)
• BD (mola + atuador) — Até 2.147 Nm (19.000 in-lb); Acionado por mola, libertado por ar ou libertado hidraulicamente; exemplos de pressão 4,1/5,2 bar (60/75 psi) ou hidráulica 3,4/17,2 bar (50/250 psi)
• BC-S / BC-A / DBSE — Modelos de ~323 a ~599 Nm dependendo do tamanho do disco; múltiplos métodos de acionamento/libertação; pressões típicas 2,8–6,6 bar (40–95 psi)

Notas adicionais

• A força de aperto do disco e o binário resultante dependem do diâmetro do disco, do cubo e da configuração do atuador
• As unidades estão disponíveis sem atuadores (atuadores vendidos separadamente); o desempenho final depende dos atuadores escolhidos
• Alguns modelos oferecem superfícies planas para travagem linear e opções como sensores de desengate

Especificações técnicas

• Aplicações: desaceleração controlada, ciclagem/indexação, posicionamento, paragem/retenção, controlo de tensão, elevadores contrabalançados, e-stop
• Diâmetro máximo do disco: até 609,6 mm (24 in)
• Espessuras típicas de disco: 6,35 mm, 9,53 mm, 12,7 mm (dependendo do modelo); ajustáveis para outras larguras
• Intervalo de binário: até ~5.649 Nm (50.000 in-lb) nas maiores configurações; centenas de Nm para modelos menores
• Métodos de acionamento/libertação: acionado por mola/libertado por ar; acionado por ar/libertado por mola; acionado por mola/libertado hidraulicamente
• Pressão de libertação (exemplos): pneumática 3,0–6,6 bar (44–95 psi); opções hidráulicas como 3,4 ou 17,2 bar (50 ou 250 psi)
• Velocidades máximas típicas disco-cubo: até 3.800 RPM com Ø 304,8 mm; até 2.800 RPM com Ø 406,4 mm; alguns discos pequenos até 4.500 RPM
• Montagem: montagem eixo disco-cubo; pinça com pedestal ou montagem de base (varia conforme o modelo)
• Opções especiais: superfície plana para travagem linear, sensor de desengate, configurações de atuador simples ou duplas
