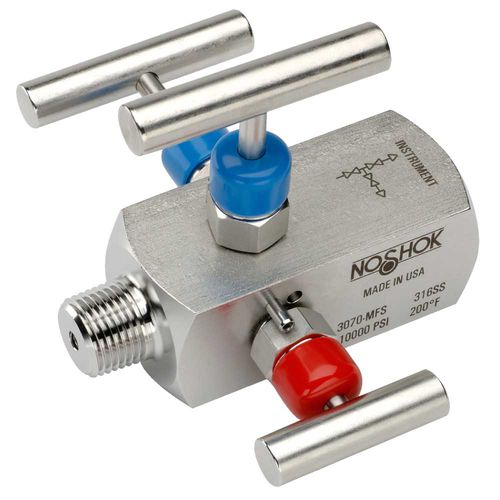

Válvula de agulha 3070

manualde sangriapara líquidos alimentares e bebidas

Combina o isolamento e a ventilação numa única válvula, eliminando a necessidade de tubagem e acessórios A válvula de bloqueio isola os fluidos do processo a jusante e a válvula de purga esgota os fluidos a montante, permitindo que os instrumentos sejam removidos sem perturbar a instalação da tubagem permanente no fundo O bujão de ventilação de 1/4" NPT está localizado 90° à esquerda e pode ser removido e substituído por tubagem de exaustão para encaminhar os fluidos para um local seguro fuga de 100% de hélio testada a 1 x 10-4 ml/s para um desempenho e fiabilidade garantidos pressão nominal da sede rígida de 10.000 psi a 200 °F A haste à prova de explosão proporciona uma vedação secundária da haste na posição totalmente aberta Anel de vedação em FKM e anel de apoio em PTFE por baixo das roscas da haste para proteção contra corrosão e escoriações; empanque em PTFE ou grafite opcional Todas as hastes são em aço inoxidável 316 Todas as roscas da haste são laminadas para maior resistência e facilidade de funcionamento Castelo de uma só peça com vedação metal-metal ao corpo da válvula abaixo das roscas do castelo Pino de mola com ranhuras para evitar o desaperto acidental Tampa de vinil para o castelo e a haste (sem embalagem) Materiais - Aço revestido a zinco-níquel, aço inoxidável 316 electropolido Ligações - Configurações macho-fêmea e fêmea-fêmea de 1/2" e 1/4" NPT disponíveis, ventilação direita opcional Classificações de pressão* - 10.000 psi a 200 °F
