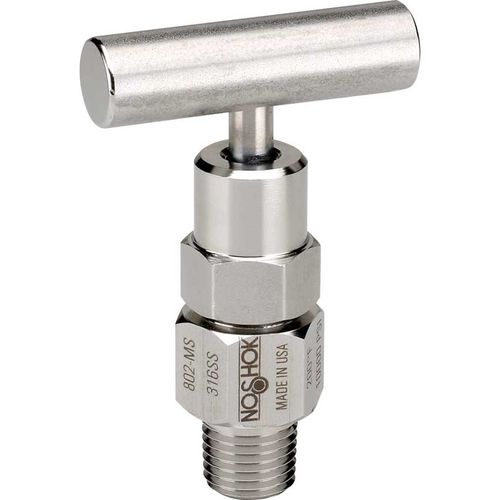

Válvula de agulha 8 series

manualde purgacom rosca

As válvulas de purga fornecem um meio conveniente de aliviar as pressões do processo presas entre uma válvula de corte e o instrumento Utiliza os mesmos conjuntos de castelo das mini-válvulas das Séries 100/150 com um corpo integrado de rosca única para inserção na porta de ventilação As válvulas de ponta macia apresentam uma haste de ponta macia não rotativa Delrin® patenteada e um vedante de metal contra metal de apoio (Patente dos EUA 6,820,857) 100% de hélio testado contra fugas a 1 x 10-4 ml/s para garantir desempenho e fiabilidade Pressão nominal da sede rígida de 10.000 psi a 200 °F Disponível em aço revestido a zinco-níquel, aço inoxidável electropolido e latão Anel de vedação em FKM e anel de apoio em PTFE por baixo das roscas da haste para proteção contra corrosão e escoriações; empanque opcional em PTFE ou grafite (apenas na Série 800) Todas as hastes são em aço inoxidável 316 Todas as roscas da haste são laminadas para maior resistência e facilidade de funcionamento 0.orifício de purga de 159 A vedação patenteada entre corpo e castelo, metal com metal, foi concebida para aumentar significativamente o intervalo de pressão da válvula (Patente dos EUA 7,758,014) Materiais - Aço revestido a zinco-níquel, electropolido aço inoxidável 316 electropolido, latão 360 Ligações - 1/4" e 1/2" NPT Sede rígida classificações de pressão* - Latão: 6.000 psi a 200 °F Aço: 10.000 psi a 200 °F Aço Inoxidável: 10.000 psi a 200 °F
