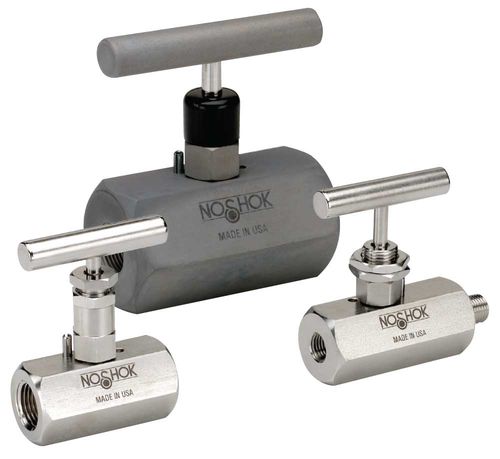

Válvula de agulha 400

manualde bloqueiopara vapor

100% de fuga de hélio testado a 1 x 10-4 ml/s para garantir o desempenho e fiabilidade A haste à prova de sopro fornece uma vedação secundária na posição totalmente aberta Vedação com o-ring FKM e anel de apoio em PTFE abaixo das roscas da haste para proteger contra corrosão e gripagem; embalagem em PTFE ou grafite opcional (apenas em certos tamanhos NPT) Todas as hastes são de Aço Inoxidável 316 Todas as roscas da haste são laminadas para maior resistência e facilidade de operação Casco de uma só peça com vedação metal-metal ao corpo da válvula por baixo das roscas do castelo Pino de mola ranhurado para evitar afrouxamento acidental Tampa de pó de vinil para capota e caule (sem embalagem) Materiais - Aço zincado niquelado, electro-polido Aço inoxidável 316 Conexões - 1/4", 3/8", 1/2", 3/4", 1", 1-1/4" & 1-1/2" NPT 7/16"-20 UNF (#4 SAE, J1926) Configurações macho-fêmea, fêmea-fêmea, em linha e em ângulo Pressão nominal* - 10.000 psi @ 200 °F para 1/4" NPT a 1/2" NPT 8.000 psi @ 200 °F para 3/4" NPT a 1-1/2" NPT Tamanho do orifício - 1/4" - 1/2" NPT: 0,187" 3/4" - 1-1/2" NPT: 0,438" Coeficiente de fluxo - 1/4" - 1/2" NPT: CV 0,44 3/4" - 1-1/2" NPT: CV 2,70 Tipo e vedação a vapor - Todas as hastes de aço inoxidável 316 com o-ring FKM e anel de apoio em PTFE abaixo das roscas, vedação em PTFE ou grafite opcional apenas para 1/4", 3/8" & 1/2" NPT Opções - Fixações em painel, materiais do o-ring, cabos, embalagens, haste reguladora e pontas da haste Peso - Aproximadamente 1,3 lb. até 1/2" Aproximadamente 4,5 lb. Grande Hex, Fêmea-Fêmea Aproximadamente 6 lb. Grande Hex, Macho-Fêmea
