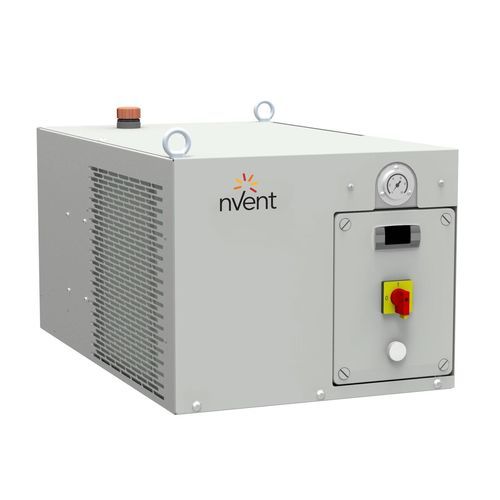

Unidade de refrigeração industrial TCW series

estacionáriacompacta

Visão geral
O MiniResfriador de água industrial oferece precisão e fiabilidade num projeto compacto. A elevada precisão de arrefecimento contribui para a consistência e qualidade dos processos produtivos. Uma ampla gama de acessórios e opções permite diversas configurações para responder a diferentes aplicações. A unidade integra componentes eficientes e utiliza refrigerantes com impacto ambiental controlado.

Características

• Compressor hermético.
• Tubos do circuito frigorífico em latão.
• Evaporador de placas em aço inoxidável soldado‑brazeado.
• Serpentinas de condensação de alta eficiência.
• Ventoinha axial.
• Circuito de fluido em materiais não ferrosos.
• Circuito líquido padrão com reservatório aberto e bomba.

Especificações
Número de catálogo | Potência nominal W @50Hz | Potência nominal W @60Hz | Tipo de fluido | Tensão nominal | Frequência nominal | Refrigerante | Altura | Largura | Profundidade | Peso | Nível de ruído @ 50 Hz | Nº de fases | Tipo de bomba | Vazão nominal/max do fluido | Pressão da bomba @50Hz | Pressão da bomba @60Hz | Capacidade do tanque | Conexão de água Entrada/Saída
TCW08 | 900W | 1100W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 114.66lb | 56dB(A) | 1 | Peripheral | 3 – 20 l/min | 5.4bar | 7.6bar | 10l | 1/2"
TCW12 | 1600W | 1900W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 119.07lb | 56dB(A) | 1 | Peripheral | 5 – 20 l/min | 4.6bar | 6.7bar | 10l | 1/2"
TCW19 | 2200W | 2550W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 121.28lb | 56dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 4bar | 6bar | 10l | 1/2"
TCW31 | 3000W | 3450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 163.17lb | 57dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"
TCW41 | 3900W | 4450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 165.38lb | 57dB(A) | 1 | Peripheral | 11 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"

Características técnicas / especificações

• Série: TCW (códigos: TCW08, TCW12, TCW19, TCW31, TCW41).
• Tipo de fluido: Water.
• Refrigerantes suportados: R134a, R513A.
• Tensão nominal: 230V.
• Frequência nominal: 50 – 60Hz.
• Número de fases: 1 (monofásico).
• Compressores: compressor hermético.
• Evaporador: evaporador de placas em aço inox soldado‑brazeado.
• Condensador: serpentina de condensação de alta eficiência.
• Tipo de ventoinha: ventoinha axial.
• Materiais do circuito de fluido: materiais não ferrosos.
• Circuito líquido padrão: reservatório aberto com bomba; capacidade do tanque 10 l (por unidade).
• Tipo de bomba: bomba periférica.
• Vazão nominal / max: varia por modelo (3–20 l/min até 11–20 l/min dependendo do modelo).
• Faixa de pressão da bomba: dependente do modelo (ex.: 2.8bar a 7.6bar conforme modelo e frequência).
• Potências nominais disponíveis (50Hz): 900W, 1600W, 2200W, 3000W, 3900W.
• Potências nominais disponíveis (60Hz): 1100W, 1900W, 2550W, 3450W, 4450W.
• Dimensões variam por modelo (Altura: 14.45in ou 19.49in; Largura: 28.54in ou 31.5in; Profundidade: 17.72in ou 17.87in).
• Pesos variam por modelo (aprox. 114.66lb a 165.38lb).
• Nível sonoro cerca de 56–57 dB(A) a 50Hz dependendo do modelo.
• Conexão água Entrada/Saída: 1/2".
