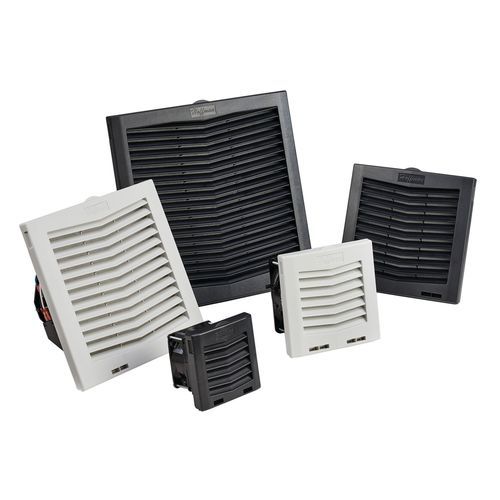

Ventilador axial HF series

de paredede circulação de arde circulação de ar

Visão geral do produto
Os ventiladores filtrantes de montagem lateral HF instalam-se na parede lateral do invólucro com design Click-Fit, sem necessidade de ferramentas ou parafusos. A grelha articulada permanece ligada quando aberta, permitindo a substituição rápida do filtro manualmente. Bornes facilitam a ligação elétrica. Termostato opcional disponível para reduzir consumo de energia e estender a vida útil do ventilador.

Características

• Design Click-Fit para instalação sem ferramentas na parede do invólucro
• Grelha articulada que abre com um toque e permanece presa após abertura
• Configuração de montagem lateral (side-mount)
• Opção de fluxo de ar reverso nos modelos HF13 para empurrar/puxar ar através de maiores pressões estáticas
• Vedação padrão com cordão para selagem do invólucro
• Tamanhos de recorte semelhantes aos de outros fabricantes de ventiladores filtrantes
• Bornes para ligação elétrica simplificada
• Termostato opcional disponível
• Intervalo de tamanhos: 102 mm (4 in) a 325 mm (13 in)
• Vazão de ar: aprox. 36 m³/h (21 CFM) a 822 m³/h (484 CFM) dependendo do modelo
• Vida útil: aprox. 40.000 a 100.000 horas dependendo do modelo
• Exemplos de faixa de temperatura de funcionamento: −20 °C a 65 °C; outros modelos: −10–55 °C

Normas da indústria

• UL/cUL Listed; File No. E482010
• CE
• EAC
• Type 12 padrão em todos os modelos
• Opção IP54 em todos os modelos exceto HF13
• Opção IP55 em todos os modelos exceto HF04

Tabela de especificações (campos selecionados / SKUs exemplo)
Nota: linhas da tabela mostradas como linhas (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

Especificações técnicas

• Material: plástico
• Acabamento: mate liso
• Montagem: parede lateral do invólucro (side-mount)
• Vedação: cordão de vedação padrão
• Grelha: grelha articulada que permanece presa após abertura
• Elétrico: bornes de conexão; tensões nominais disponíveis conforme SKU (24V, 48V, 115V, 230V)
• Tamanhos: 102 mm (4 in) a 325 mm (13 in)
• Vazão de ar: aprox. 36 m³/h (21 CFM) a 822 m³/h (484 CFM) dependendo do modelo
• Intervalos de temperatura de funcionamento (exemplos): −20 a 65 °C; −10–55 °C
• Exemplos de corrente máxima: 0,06 A até 5 A (varia por modelo)
• Vida útil: aprox. 40.000 a 100.000 horas (varia por modelo)
• Opções: fluxo de ar reverso (modelos HF13); termostato opcional
• Normas/Aprovações: UL/cUL (File No. E482010), CE, EAC, Type 12; opções IP54/IP55 por modelo
• Total de SKUs na família: 93
