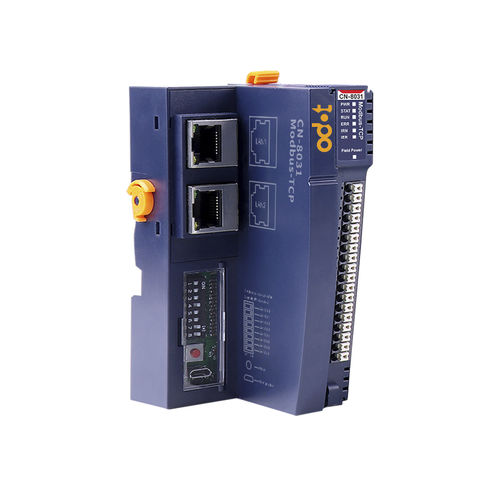

Módulo E/S digital CN-8031

analógicoEthernetModbus TCP

Adaptador Modbus TCP ODOT CN-8031 O Adaptador de Rede Modbus TCP CN-8031 suporta a comunicação de servidor Modbus TCP E a Ethernet suporta a ligação em cascata de comutadores de porta dupla porta dupla. Suporta o acesso a 5 clientes Modbus TCP em simultâneo, Código de função Modbus 01/02/03/04/05/06/15/16 /23, watchdog, dados do processo Soma máxima de entrada e saída de 8192 bytes, e módulo IO de extensão de 32pcs. O módulo possui a função de diagnóstico e pode monitorizar o estado do módulo IO em tempo real. Especificação de hardware Potência do sistema: Nominal: 24Vdc, Range: 19.2～28.8VDC Consumo de energia: 50mA@24Vdc Saída de corrente: Máx. 2.5A@5VDC Isolamento: Isolamento de energia do sistema para o campo Potência de campo: Nominal:24Vdc, Gama:19.2～28.8VDC Contacto de alimentação de campo: Máx. 8A Módulo de Expansão: 32 ranhuras Cablagem: Max.1.5mm²(AWG 16) Tipo de montagem: 35mm DIN-Rail Tamanho: 115*51.5*75mm Peso: 130g Especificação do ambiente Temperatura de operação: -40~85℃ Humidade de funcionamento: 5%-95% (sem condensação) Classe de proteção: IP20 Especificação de comunicação Protocolo: Modbus-TCP Área de dados do processo: Soma das entradas e saídas:8192 Byte Função de diagnóstico: Suportada Área de armazenamento de dados Modbus: área 0xxxx (Bobina): 8192 Bit área 1xxxx (entrada discreta): 8192 Bit área 3xxxx (Registo de entrada): 2048 palavras área 4xxxx (Registo de retenção): 2048 palavras área 3xxxx (Diagnóstico do sistema - entrada de estado): 105 Palavra área 4xxxx (Diagnóstico do sistema - saída de controlo): 1 palavra Número de TCP: 5 Clientes TCP Keepalive: SIM Modbus Watchdog: Predefinição Ativar, 30 segundos Código de função: 01/02/03/04/05/06/15/16/23 Interface de rede: RJ45x2 Velocidade: 10/100Mbps, MDI/MIDX, Full-Duplex Distância: 100m Endereço IP: Definição do interrutor DIP ou definição do software IO-Config
