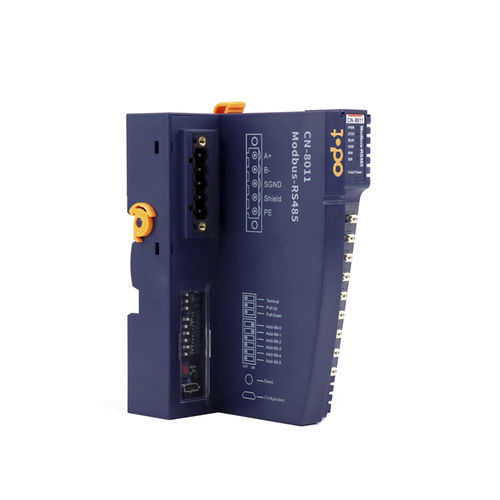

Módulo E/S ModBUS RTU CN-8011
digitalanalógicoRS485

módulo E/S ModBUS RTU
módulo E/S ModBUS RTU
módulo E/S ModBUS RTU
módulo E/S ModBUS RTU
módulo E/S ModBUS RTU
Guardar nos favoritos
Comparar


Características

Tipo de sinal
digital, analógico
Barramento
ModBUS RTU, RS485, fieldbus
Tipo
distribuído, remoto, de rede
Aplicações
para sensor, de automação, para controlador lógico programável, de tensão, de temperatura, para interface HMI, para a indústria alimentícia, para sensor de temperatura, de automatização centralizada, para termopar, para RTD
Número de entradas/saídas
com 16 entradas digitais, de 8 E/S, com 16 saídas digitais, com 8 entradas analógicas, com 32 saídas digitais
Montagem
para trilho DIN
Tamanho
mini
Outras características
compacto, configurável, reforçado, escravo, IP, flexível

Descrição

CN-8011 Adaptador de Rede Modbus-RTU Visão Geral do Módulo CN-8011 O adaptador de rede Modbus-RTU suporta Modbus-RTU padrão comunicação, suporta o código de função de 01/02/03/04/05/06/15/16/23, e este pode monitorar o estado de comunicação do módulo IO em tempo real. Parâmetro técnico Parâmetro de Hardware do Adaptador Proteção Nominal de Inversão de Potência do Sistema: SIM :24Vdc, Alcance: 9-36Vdc Energia Consumption:30mA@24Vdc Fornecimento de ônibus interno Atual Max: 2.5A@5VDC Isolation:System Isolamento de Energia para o Campo Fonte de Alimentação Nominal: 24Vdc, Alcance:22-28Vdc Potência de Campo Current:Max. DC 8A Módulos IO Supported:32 pcs Wiring:Max.1.5mm²(AWG 16) Montagem Type:35mm DIN-Rail Size:115*51.5*75mm Weight:130g Especificação do ambiente Temperatura de operação -40~85℃ Operação Umidade 5%-95% (Sem condensação) Proteção: IP20 Parâmetro Modbus-RTU Protocolo: Modbus-RTU/ASCII Código de função: 01 / 02 / 03 / 04 / 05 / 06 / 15 / 16 Baud Rate: 2400~115200bps Estação No. : 1~63(configuração do interruptor de código de discagem),64~247(configuração de software) Interface: Terminal roscado de 5 pinos Bits de dados: 7, 8 Verificação da paridade: Nenhum, Mesmo, ODD Stop Bit: 1, 2 Comprimento máximo do autocarro: 1200m( RS485, 2400 baud rate) Resistência terminal e resistência de compensação: Configuração do interruptor de código de discagem

---

VÍDEO

Catálogos

CN-8011
CN-8011
2 Páginas
CT623F
CT623F
23 Páginas
