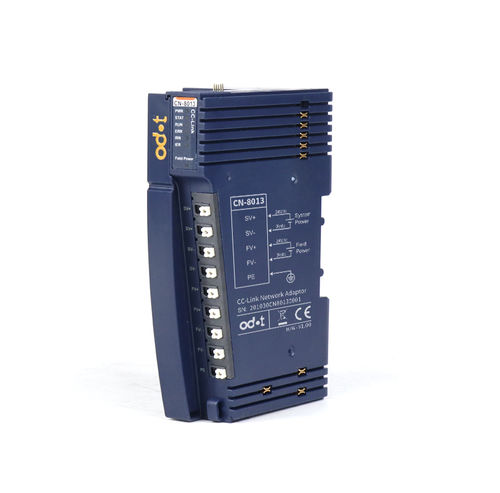

CN-8013 Adaptador de Rede CC-Link
1 Visão Geral do Módulo
O adaptador de rede CN-8013 CC-Link suporta comunicação padrão CC-Link Ver.2
e poderia monitorar o estado da comunicação dos módulos IO em tempo real
Parâmetro técnico
Parâmetro de Hardware do Adaptador
Sistema Power:Nominal :24Vdc,Range: 9-36Vdc
Protecção Inversa: SIM
Energia Consumption:110mA@24Vdc
Fornecimento interno de ônibus Current:Max: 2.5A@5Vdc
Isolation:System Isolamento de Energia para o Campo
Alimentação Supply:Nominal:24Vdc, Alcance:22-28Vdc
Potência de Campo Current:Max. DC 8A
Módulos IO Supported:32pcs
Wiring:Max.1.5mm²(AWG 16)
Montagem Type:35mm DIN-Rail
Size:115*51.5*75mm
Weight:130g
Especificação do ambiente
Operação Temperature:-40~85℃
Operação Humidity:5%-95% ( Sem condensação)
Proteção Class:IP20
Parâmetro CC-Link
Protocolo CC-Link Ver.2
Tipo de estação Estação Estação de dispositivo remoto
Número de Lógica
Estações Ocupadas 1, 2, 3, 4
Configuração do Loop Estendido 1 vez, 2 vezes, 4 vezes, 8 vezes
Capacidade de dados de E/S RX/RY capacity( bit) max. 896
RWr/RWww capacity( word) max. 128
Taxa de Baud 156K/625K/2.5M/5M/10Mbps
Estação do Nó (Estação No.)
1~64(Configuração do interruptor DIP), quando interruptor DIP
o valor não é 1~64, e o número obrigatório da estação é 1.
Interface Terminal Parafuso 5 Pinos
Comprimento máximo do ônibus 1200m( 156kbps)
Resistência terminal 120ohm
---
