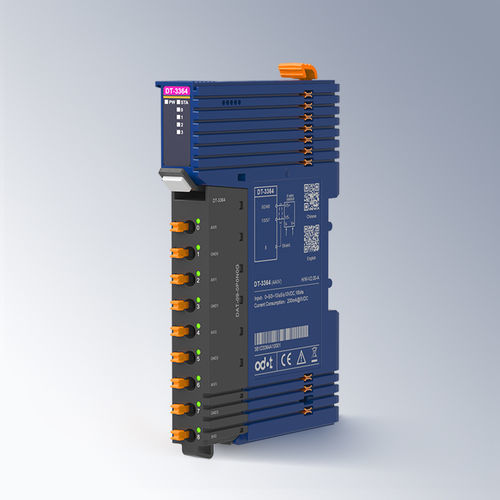

Módulo de entrada analógico DT-3364

de 4 canaiscom 4 entradas analógicasde tensão

Visão geral do produto:Módulo de entrada de tensão de 4 canais 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 bitsCaracterísticas do módulo:O módulo suporta 4 canais de entrada de sinal de tensão: 0~5VDC, 0~10VDC, -5VDC~5VDC, -10VDC~10VDC entrada de sinal de tensão, com resolução de 16 bits.O módulo carrega com 4 indicadores LED de canal de entrada analógica.O sinal de entrada do módulo é isolado entre os canais.Barramento de backplane redundante de alta velocidade do módulo com blocos de terminais plugáveis.Parâmetros técnicos:Parâmetros geraisConsumo do módulo200mA@5VDCDiâmetro do fioMín.0.2mm²(AWG24)Max.1.5mm²(AWG16)Terminal PluggableSupportBackplane BusDedicação de barramento duploInstalação35mm DIN-RailDimension119*14*80mmProduct CertificationCE CertificationInput ParametersChannel Number4 canais de entrada de tensãoInput Voltage Range0~5VDC/0~10VDC/±5VDC/±10VDCChannel IsolationSupportInput Impedance1MΩResolution16 Bits (include the symbol bit)Transmission Time4ms/ 4 canais (filter level is 0)Linearity Error≤±0.01%Erro de temperatura≤±0.005%/KRepetibilidade≤±0.05% (@25℃)Erro de medição≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃)Diagnóstico do MóduloFalha de ADC: supportOverflow/Underflow: suporteParâmetros do AmbienteInstalação Horizontal Temperatura de Funcionamento-35℃~60℃Instalação Vertical Temperatura de Funcionamento-35℃~50℃Temperatura de Armazenamento-40℃~85℃Umidade do Ambiente5%~95%RH (Sem condensação)Altitude de Instalação<2000mGrau de PoluiçãoⅡGrau de ProtecçãoIP20Propriedades MecânicasCumprir com IEC60068-2-6, IEC6008-2-27Resistência de isolamentoEm conformidade com IEC61131-2Desempenho EMCEm conformidade com IEC61131-2, IEC61000-4(ESD: Descarga de contacto ±6kV, nível de desempenho A; descarga de ar ±8kV, nível de desempenho A)SURGE: Modo comum ±2kV, nível de desempenho AEFT: ±2kV, nível de desempenho AChannels: 4 entradas de tensãoFaixa de entrada: 0~5VDC, 0~10VDC, ±5VDC, ±10VDCResolução: 16 bitsImpedância de entrada: 1MΩConsumo do módulo: 200mA@5VDCInstalação: 35mm DIN-RailDimensão: 119*14*80mmTemperatura de funcionamento: -35℃~60℃ (horizontal), -35℃~50℃ (vertical)Temperatura de armazenamento: -40℃~85℃Grau de proteção: IP20Certificação: CE
