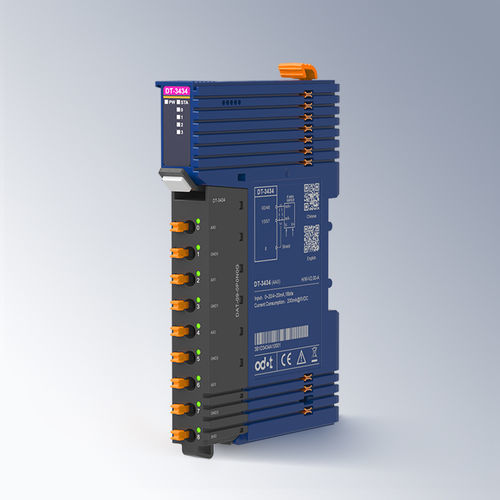

Módulo de entrada analógico DT-3434

de 4 canaiscom 4 entradas analógicasde corrente

Visão geral do produto: - Módulo de entrada de corrente de 4 canais 0&4~20mA, 16 bits Características do módulo: - O módulo suporta aquisição de sinal de corrente em 4 canais. - Faixa de entrada: aquisição de sinal de corrente 0~20mA ou 4~20mA, resolução de 16 bits. - O módulo possui 4 indicadores de entrada analógica. - O sinal de entrada do módulo é isolado entre os canais. - Barramento de fundo redundante de alta velocidade com blocos de terminais plugáveis. Parâmetros técnicos: Parâmetros gerais - Consumo de corrente: 200mA@5VDC - Diâmetro de fiação: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal plugável: Suporte - Barramento de fundo: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de entrada - Número de canais: Entrada de corrente de 4 canais - Faixa de entrada: 0~20mA/4~20mA - Resolução: 16 bits (inclui o bit de símbolo) - Tempo de transição: 2ms/4 canais (o nível do filtro é 0) - Impedância de entrada: 120Ω - Erro de linearidade: ≤±0.01% - Erro de temperatura: ≤±0.005%/K - Repetibilidade: ≤±0.05% (@25℃) - Erro de medição: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnóstico do módulo: Falha ADC: suporte, Detecção de linha quebrada: suporte, Sobrecarga /Subcarga: suporte Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35℃~60℃ - Temperatura de operação em instalação vertical: -35℃~50℃ - Temperatura de armazenamento: -40℃~85℃ - Umidade do ambiente: 5%~95%RH (Sem condensação) - Altitude de instalação: <2000m - Grau de poluição: Ⅱ - Grau de proteção: IP20 - Propriedades mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A; SURGE: Modo comum ±2kV, Nível de desempenho A; EFT: ±2kV, Nível de desempenho A) Especificações principais: - Entrada de corrente de 4 canais (0~20mA/4~20mA) - Resolução de 16 bits - Isolamento entre canais - Barramento de fundo redundante de alta velocidade - Blocos de terminais plugáveis - Certificado CE - Temperatura de operação: -35℃~60℃ (horizontal), -35℃~50℃ (vertical) - Grau de proteção: IP20
