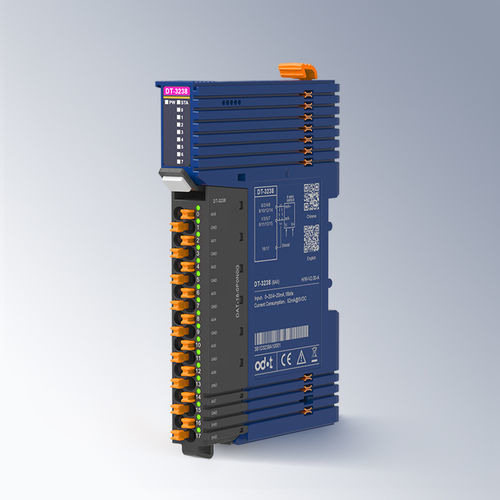

Módulo de entrada analógico DT-3238

de 8 canaiscom 8 entradas analógicasde corrente

Módulo de entrada de corrente de 8 canais 0&4-20mA, 16 bits - O módulo suporta a aquisição de sinal de corrente em 8 canais. - O módulo pode ser configurado para aquisição de sinal de corrente de 0-20mA ou 4-20mA. - O módulo suporta entrada de sensor de corrente de 2 fios (saída não em loop, é necessária fonte de alimentação externa) ou de 4 fios. - Barramento de fundo de alta velocidade redundante com blocos de terminais plugáveis. Parâmetros técnicos Parâmetros gerais - Consumo de corrente: 52mA@5VDC - Diâmetro de fiação: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminal plugável: Suporte - Barramento de fundo: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de entrada - Número de canais: 8 canais de entrada de corrente - Faixa de entrada: 0~20mA/4~20mA - Resolução: 16 bits (inclui o bit de símbolo) - Tempo de transição: 8ms/8 canais (o nível do filtro é 0) - Impedância de entrada: ≤300Ω - Erro de linearidade: ≤±0.01% - Erro de temperatura: ≤±0.005%/K - Repetibilidade: ≤±0.05% (@25℃) - Erro de medição: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnóstico do módulo: Falha ADC: suporte, Detecção de linha quebrada: suporte, Sobrecarga /Subcarga: suporte Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35℃~60℃ - Temperatura de operação em instalação vertical: -35℃~50℃ - Temperatura de armazenamento: -40℃~85℃ - Umidade do ambiente: 5%~95%RH (Sem condensação) - Altitude de instalação: <2000m - Grau de poluição: Ⅱ - Grau de proteção: IP20 - Propriedades mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A) SURGE: Modo comum ±2kV, Nível de desempenho A EFT: ±2kV, Nível de desempenho A) - Canais: 8 entradas de corrente - Faixa de entrada: 0~20mA / 4~20mA - Resolução: 16 bits - Consumo de corrente: 52mA@5VDC - Instalação: Trilho DIN de 35mm - Dimensões: 119*14*80mm - Temperatura de operação: -35℃~60℃ (horizontal), -35℃~50℃ (vertical) - Temperatura de armazenamento: -40℃~85℃ - Proteção: IP20 - Certificação: CE
