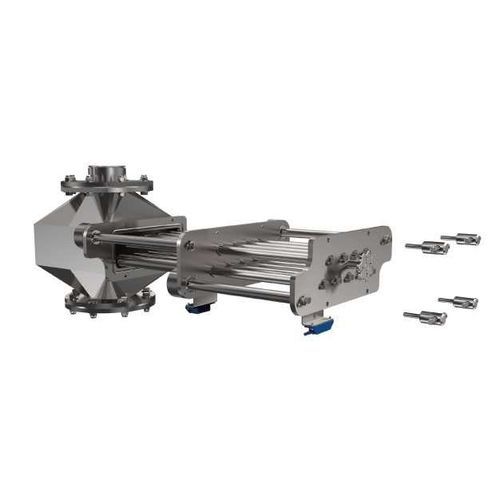

Filtro magnético

industrialem aço inoxidávelflangeado

Visão geral
Uma armadilha magnética para sistemas de transporte pneumático captura e remove contaminantes metálicos ferrosos de pós, grânulos e sólidos a granel para preservar a pureza do produto e proteger equipamentos a jusante. Os conjuntos típicos incluem carcaça em aço inox que orienta o fluxo do material, elementos magnéticos (barras, placas ou tubos) e pontos de acesso para limpeza que permitem a separação segura sem interromper o processo.

Principais características

• Construção em aço inoxidável.
• Diâmetros de projeto disponíveis de 6" a 12" (seção circular).
• Altura total tipicamente 180–200 mm dependendo do modelo.
• Conexões flangeadas superior e inferior para instalação em linha.
• Ímanes permanentes de terras-raras com revestimento em aço inox; design destacável frontalmente.
• Extração manual dos ímanes por trilhos laterais; ímanes substituíveis.
• Opções de fabrico especiais para aplicações específicas.
• Acessórios opcionais: sensor de abertura da comporta para monitorização da instalação.

Tipos de armadilhas magnéticas

• Armadilhas de barra: barras magnéticas instaladas dentro de uma carcaça para atrair e reter pequenas partículas metálicas; concebidas para limpeza fácil.
• Armadilhas de placa: placas magnéticas planas posicionadas no fluxo de material para capturar contaminantes metálicos maiores; adequadas para fluxos de alto volume.
• Armadilhas tubulares: tubos magnéticos inseridos no caminho do fluxo; ideais para configurações de tubulação.
• Armadilhas de tambor: tipo tambor rotativo para separação contínua em aplicações de manuseio a granel.
• Armadilhas de correia: correias transportadoras equipadas com ímanes para reter partículas metálicas durante o transporte.

Setores industriais
Utilizadas nas indústrias alimentar, farmacêutica, química, plásticos, mineração, reciclagem, construção (cimento e areia), pasta e papel e revestimentos para remover contaminantes ferrosos e proteger equipamentos de processo.

Características / Especificações técnicas

• Material: fabrico em aço inoxidável.
• Diâmetros de projeto: 6" a 12" (seção circular).
• Altura típica: 180 mm – 200 mm dependendo do modelo.
• Conexões: flangeadas superior e inferior.
• Tipo de íman: ímanes permanentes de terras-raras com revestimento em aço inoxidável; destacáveis frontalmente.
• Manutenção: ímanes substituíveis; extração manual via trilhos laterais.
• Opção: sensor de abertura da comporta para monitorização da instalação.
