Sistema de aperto para peças a usinar RH
mecânicoflexívelestriado

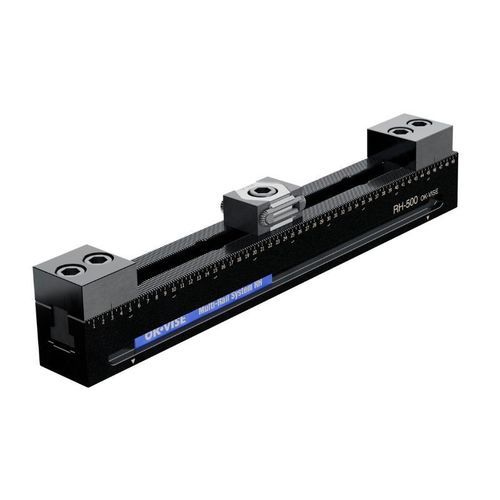

Sistema de aperto para peças a usinar - RH - OK-VISE - mecânico / flexível / estriado
Sistema de aperto para peças a usinar - RH - OK-VISE - mecânico / flexível / estriado
Sistema de aperto para peças a usinar - RH - OK-VISE - mecânico / flexível / estriado - imagem - 2
Sistema de aperto para peças a usinar - RH - OK-VISE - mecânico / flexível / estriado - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da OK-VISE

Características

Tipo
mecânico
Aplicações
para peças a usinar
Outras características
flexível, sistema de trilhos, estriado
Força

MÁX: 98.066,5 N

MÍN: 0 N

Comprimento

MÁX: 800 mm
(31,5 in)

MÍN: 400 mm
(15,7 in)

Largura

MÁX: 60 mm
(2,36 in)

MÍN: 60 mm
(2,36 in)

Espessura

MÁX: 60 mm
(2,36 in)

MÍN: 60 mm
(2,36 in)

Diâmetro

MÁX: 16 mm
(0,63 in)

MÍN: 16 mm
(0,63 in)

Descrição

Visão geral
  • Sistema de trilho de fixação múltipla flexível projetado para adaptar-se rapidamente a diferentes tamanhos de peça e aplicações. O Multi-Rail RH é compatível com módulos de grampo da série F e permite reconfiguração rápida dos componentes para produção em série e oficinas.


Dados técnicos
  • Compatível com módulos de grampo da série F
  • Força máxima de aperto: até 10 toneladas
  • Passo da serrilha: 2,5 mm
  • Tamanho do perfil: 60 × 60 mm
  • Fuços de localização: 2 × Ø16 mm H7
  • Comprimentos disponíveis: 400–800 mm
  • Precisão (serrilha em relação ao furo de posicionamento): ±0,02 mm


Conjuntos Multi-Rail RH (tabela)
Código do conjunto | Comprimento (mm) | Tipo de face | N (grampos) | Modelo do grampo | N (batentes) | Modelo do batente | N (peças) | Área máx. para peças (mm) | Kit de parafusos de instalação | Dimensões / PDF | Arquivo Step (3D)
  • SRH-400-FS1S2 | 400 | Liso | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | Incluído | 10007378.pdf | SRH-400-FS1S2.stp
  • SRH-500-FS1S2 | 500 | Liso | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | Incluído | 10007378.pdf | SRH-500-FS1S2.stp
  • SRH-600-FS2S3 | 600 | Liso | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | Incluído | 10007378.pdf | SRH-600-FS2S3.stp
  • SRH-700-FS2S3 | 700 | Liso | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | Incluído | 10007378.pdf | SRH-700-FS2S3.stp
  • SRH-800-FS2S3 | 800 | Liso | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | Incluído | 10007378.pdf | SRH-800-FS2S3.stp
  • SRH-400-FR1R2 | 400 | Serrilhado | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | Incluído | 10007378.pdf | SRH-400-FR1R2.stp
  • SRH-500-FR1R2 | 500 | Serrilhado | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | Incluído | 10007378.pdf | SRH-500-FR1R2.stp
  • SRH-600-FR2R3 | 600 | Serrilhado | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | Incluído | 10007378.pdf | SRH-600-FR2R3.stp
  • SRH-700-FR2R3 | 700 | Serrilhado | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | Incluído | 10007378.pdf | SRH-700-FR2R3.stp
  • SRH-800-FR2R3 | 800 | Serrilhado | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | Incluído | 10007378.pdf | SRH-800-FR2R3.stp


Instalação
  • Cada conjunto Multi-Rail inclui o conjunto de parafusos necessário para instalação em plataforma de grelha. Para mesas com ranhura em T são necessários componentes de instalação diferentes.


Observações
  • O espaçamento nominal da serrilha é 2,50015 mm; por exemplo, 200 serrilhas correspondem a um espaçamento nominal de 500,030 mm. Considere este valor ao programar as posições dos batentes.
  • O primeiro furo de localização pode ser usado como ponto de referência para posicionamento ou programação CAM.


Opções de configuração
  • Configurações personalizadas podem ser criadas combinando diferentes módulos da família Multi-Rail para adaptar o trilho às dimensões das peças e requisitos de fixação.


Especificações
  • Tamanho do perfil: 60 × 60 mm
  • Passo da serrilha: 2,5 mm
  • Fuços de localização: 2 × Ø16 mm H7
  • Comprimentos disponíveis: 400, 500, 600, 700, 800 mm
  • Força máxima de aperto: até 10 toneladas
  • Precisão (serrilha em relação ao furo de posicionamento): ±0,02 mm
