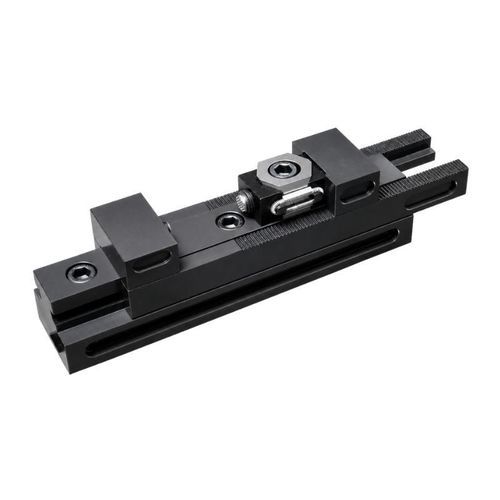

Unidade de fixação mecânica CRH-K250

de trilhopara dispositivo de mediçãopara usinagem

Visão geral
A unidade de fixação combo-rail CRH-K250 oferece três modos operacionais configuráveis: flutuante, centralizador e morsa de máquina. Prende peças de 0 a 120 mm e tem altura da base de 50 mm. O modo operacional é alterado substituindo as mordentes ou componentes de cunha fornecidos.

Principais características

• Modelo: CRH-K250
• Família de produto: série CRH-K (unidade Combo-Rail)
• Modos operacionais: flutuante, centralizador, morsa de máquina
• Faixa de fixação: 0–120 mm
• Altura da base: 50 mm
• Inclui mordentes e componentes de cunha intercambiáveis
• Peso: 5360 g
• Dimensões: desenhos PDF disponíveis
• CAD 3D: arquivo STEP (STP) disponível

Detalhes técnicos

• Tipo: CRH-K250
• Peça min–max: 0–120 mm
• Peso: 5360 g
• Dimensões: ver desenhos PDF na documentação do produto
• Arquivo 3D: STEP (STP) disponível

Aplicações típicas

• Fabricação e fixações para usinagem CNC e fresamento
• Estações de inspeção e montagem
• Fixações flexíveis que requerem múltiplos modos de apreensão

Documentação e encomendas
Desenhos PDF e arquivos STEP (STP) fornecidos para integração e verificação. Solicite mordentes, cunhas de substituição ou informações de encomenda ao fornecedor.
