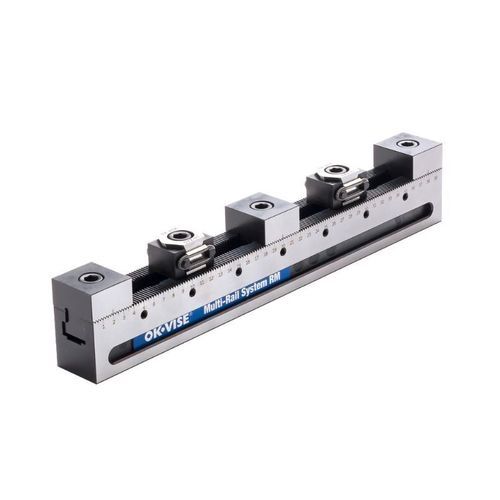

Sistema de aperto sistema de trilhos RM

mecânicopara ranhura em Tpara usinagem

Visão geral
Sistema de trilho multi-fixação flexível, projetado para aumentar a produtividade de usinagem ao permitir reconfiguração rápida para diferentes tamanhos de peça. O Multi-Rail RM é compatível com módulos de fixação das séries D e B e está disponível com faces lisas ou serrilhadas.

Dados técnicos

• Compatibilidade: módulos de fixação séries D e B
• Força máxima de aperto: até 6 toneladas (60 kN)
• Passo da serrilha: 2,5 mm
• Tamanho do perfil: 44 × 50 mm
• Comprimentos padrão: 100–850 mm
• Precisão de posicionamento (serrilha ao furo de posicionamento): ±0,01 mm (até RM-700)

Instalação
Cada conjunto Multi-Rail listado inclui o jogo de parafusos necessário para a instalação em uma placa de grelha. Para montagem em mesa com ranhuras em T, são necessários componentes de instalação separados, disponíveis separadamente.

Conjuntos Multi-Rail RM

• SRM-300-DS1S2 — 300 mm; face lisa; 1 × RMC-DS; 2 × RMS-S; 2 peças; área máx. 175 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-300-DS1S2_details.stp
• SRM-400-DS2S3 — 400 mm; face lisa; 2 × RMC-DS; 3 × RMS-S; 4 peças; área máx. 190 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-400-DS2S3_details.stp
• SRM-500-DS2S3 — 500 mm; face lisa; 2 × RMC-DS; 3 × RMS-S; 4 peças; área máx. 290 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-500-DS2S3_details.stp
• SRM-600-DS2S3 — 600 mm; face lisa; 2 × RMC-DS; 3 × RMS-S; 4 peças; área máx. 390 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-600-DS2S3_details.stp
• SRM-700-DS3S4 — 700 mm; face lisa; 3 × RMC-DS; 4 × RMS-S; 6 peças; área máx. 405 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-700-DS3S4_details.stp
• SRM-800-DS3S4 — 800 mm; face lisa; 3 × RMC-DS; 4 × RMS-S; 6 peças; área máx. 505 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-800-DS3S4_details.stp
• SRM-300-DR1R2 — 300 mm; face serrilhada; 1 × RMC-DR; 2 × RMS-R2; 2 peças; área máx. 175 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-300-DR1R2_details.stp
• SRM-400-DR2R3 — 400 mm; face serrilhada; 2 × RMC-DR; 3 × RMS-R2; 4 peças; área máx. 190 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-400-DR2R3_details.stp
• SRM-500-DR2R3 — 500 mm; face serrilhada; 2 × RMC-DR; 3 × RMS-R2; 4 peças; área máx. 290 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-500-DR2R3_details.stp
• SRM-600-DR2R3 — 600 mm; face serrilhada; 2 × RMC-DR; 3 × RMS-R2; 4 peças; área máx. 390 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-600-DR2R3_details.stp
• SRM-700-DR3R4 — 700 mm; face serrilhada; 3 × RMC-DR; 4 × RMS-R2; 6 peças; área máx. 405 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-700-DR3R4_details.stp
• SRM-800-DR3R4 — 800 mm; face serrilhada; 3 × RMC-DR; 4 × RMS-R2; 6 peças; área máx. 505 mm; jogo de parafusos incluído; PDF: 10007377.pdf; STEP: SRM-800-DR3R4_details.stp

Opções de configuração
Os conjuntos podem ser adaptados combinando diferentes módulos da família Multi-Rail para corresponder às dimensões das peças e aos requisitos de fixação. Configurações personalizadas são suportadas para geometrias não padrão.

Observações

• O espaçamento nominal da serrilha é 2,50015 mm (por exemplo, 200 serrilhas ≈ 500,030 mm) — tenha isto em conta ao programar as posições dos batentes.
• O primeiro furo de localização pode ser usado como ponto de referência para posicionamento manual ou programação CAM.

Especificações técnicas

• Compatibilidade: módulos de fixação séries D e B
• Força máxima de aperto: até 6 toneladas (60 kN)
• Passo da serrilha: 2,5 mm (espaçamento nominal 2,50015 mm)
• Tamanho do perfil: 44 × 50 mm
• Comprimentos padrão: 100–850 mm
• Precisão de posicionamento: ±0,01 mm (até RM-700)
• Códigos de conjuntos disponíveis: SRM-300…SRM-800 (variantes lisas e serrilhadas)
