Trilho de fixação RL

Descrição

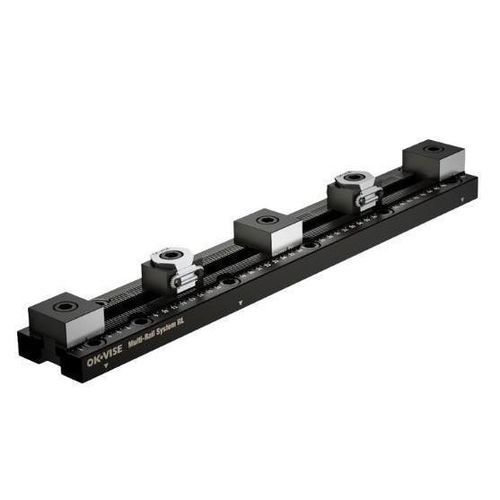

Sistema de morsa multi-fixação flexível projetado para fixação repetível de peças e maior produtividade. O Multi-Rail RL adapta-se a vários tamanhos de peça; os seus componentes modulares são reutilizáveis e podem ser reconfigurados rapidamente para diferentes aplicações e peças.

Dados técnicos

• Estrutura: duas peças individuais formando uma única calha
• Altura: 25 mm
• Compatibilidade: módulos de fixação das séries B e D; utiliza os mesmos módulos de montagem que a calha RM
• Força máxima de fixação: até 6 toneladas

Tabela: Sets Multi-Rail RL
Cabeçalhos da tabela: Código do set | Imagem | Comprimento (mm) | Tipo de face | N (Fixadores) | Modelo do fixador | N (Batentes) | Modelo do batente | N (Peças) | Área máx. para peças (mm) | Conjunto de parafusos de instalação | Dimensões | Ficheiro Step (3D) Detalhes
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Liso | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Incluído | (desenhos PDF disponíveis) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Liso | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Incluído | (desenhos PDF disponíveis) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Dentado | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Incluído | (desenhos PDF disponíveis) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Dentado | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Incluído | (desenhos PDF disponíveis) | SRL-400-DR1R2.stp

Notas

• O espaçamento nominal da serrilha é 2,50015 mm; por exemplo, 200 serrilhas correspondem a um espaçamento nominal de 500,030 mm. Tenha em conta este valor ao programar as posições dos batentes.
• O primeiro furo de localização pode ser usado como ponto de referência para posicionamento ou programação CAM.

Opções de configuração
Para além dos conjuntos predefinidos disponíveis nesta página de produto, podem ser criadas configurações personalizadas combinando diferentes módulos da família Multi-Rail. Isto permite adaptar a configuração da calha a tamanhos de peça e requisitos de fixação específicos.

Especificações

• Nome do produto: Multi-Rail RL
• Estrutura: duas peças individuais formando uma única calha
• Altura: 25 mm
• Compatibilidade: módulos de fixação séries B e D; utiliza os mesmos módulos de montagem que a calha RM
• Força máxima de fixação: até 6 toneladas
• Códigos de conjunto e comprimentos disponíveis: SRL-300-DS1S2 (300 mm), SRL-400-DS1S2 (400 mm), SRL-300-DR1R2 (300 mm dentado), SRL-400-DR1R2 (400 mm dentado)
• Incluído: conjunto de parafusos de instalação para plataforma em grelha (a instalação em ranhura em T requer componentes separados)
