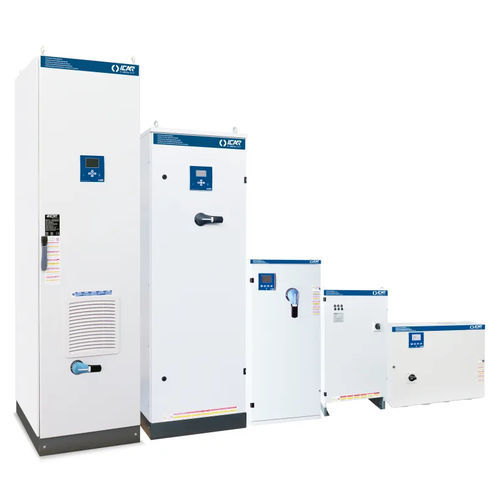

Sistema PFC HP10-60Hz-400V

Visão geral
Solução modular de correção do fator de potência baseada em condensadores de polipropileno metalizado, projetada para sistemas industriais de baixa tensão. Indicado para instalações em 400 V e 60 Hz no formato EUROrack.

Especificações técnicas
Tensão nominal do sistema (Ue): 400 V
Tensão nominal do condensador (Un): 400 V
Tensão máxima de operação (Umax): 440 V
Frequência nominal: 60 Hz
THDIR%: ≤12%

Configurações disponíveis - EUROrack
Número de peça | Nome | Potência reativa Ue=400V (kVAr) | Potência reativa Ue=480V (kVAr) | Grau de IP
IY0AFF225060359 | EUROrack | 25 | 25 | IP00
IY0AFF250060359 | EUROrack | 50 | 50 | IP00
IY0AFF275060359 | EUROrack | 75 | 75 | IP00
IY0AFF310060359 | EUROrack | 100 | 100 | IP00

Aplicações

• Correção do fator de potência em redes industriais e comerciais de baixa tensão
• Bancos de compensação para motores, quadros e painéis de distribuição
• Melhoria da qualidade da rede e gestão de harmónicos

Características / detalhes técnicos

• Dielectric de polipropileno metalizado com design de alto gradiente
• Potências reativas disponíveis a 400 V: 25, 50, 75, 100 kVAr
• Grau de proteção das variantes EUROrack listadas: IP00
• Tensões nominal e máxima: Un 400 V, Umax 440 V
• Frequência nominal: 60 Hz; THDIR% ≤12%
