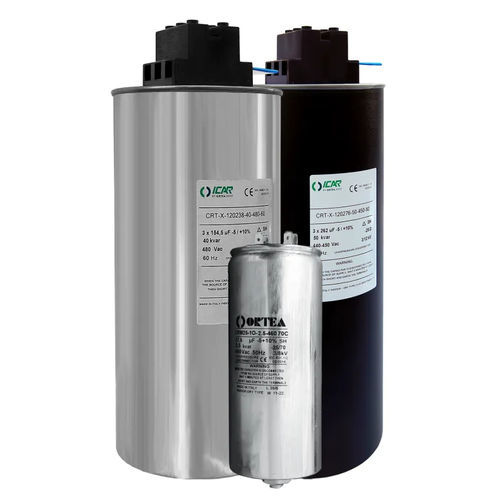

Capacitor cilíndrico CRM25-1O

PFCPFCpor resistência elétrica

Visão geral
Componentes para correção do fator de potência: condensadores monofásicos (série CRM25-1) e trifásicos (série CRT‑X), disponíveis como unidades individuais e kits.

Condensadores monofásicos — CRM25-1 Revamping
Cabeçalho: Código | Nome | Tensão nominal | Potência | Diâmetro | Altura | Frequência
Exemplos:
6DCRMO0333D50 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensadores monofásicos — CRM25-1 Revamping
Exemplos de kits:
ICRM25333400 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

Condensadores monofásicos — CRM25-1 70°C
Exemplos:
6DCRMO0250D50 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensadores monofásicos — CRM25-1 70°C
Exemplos:
ICRM25250400 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

Condensadores monofásicos — CRM25-1
Exemplos representativos:
6DCRMO0069A50 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1,38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5,5 kVAr | 60 mm | 138 mm | 50 Hz

KIT Condensadores monofásicos — CRM25-1
Exemplos de kits:
ICRM25069415 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz

Resistores de descarga
Código | Especificação
6RA21610262 | 120 kΩ — 500 V — 2 W
6RA21610263 | 180 kΩ — 500 V — 2 W
6RA21610265 | 330 kΩ — 750 V — 3 W

Condensadores trifásicos — CRT‑X Gray
Cabeçalho e exemplos (50 Hz):
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

Variantes adicionais CRT‑X Gray
Variantes com tensões 450 V, 525 V, 690 V e intervalos mistos; potências 5–50 kVAr; diâmetros 75–120 mm; alturas 210–280 mm conforme o modelo.

CRT‑X — variantes 60 Hz / 480 V / 480–525 / 480–690
Modelos específicos para 60 Hz e tensões alternativas (480 V, 525 V, 690 V) com dimensões e potências correspondentes.

Condensadores trifásicos — CRT‑X Black
A série CRT‑X black oferece a mesma gama de potências, tensões e formatos mecânicos que a versão gray, com medidas equivalentes por kVAr.

Especificações técnicas

• Famílias: CRM25-1 (monofásicos) e CRT‑X (trifásicos); unidades individuais e kits.
• Tensões nominais: 400, 415, 450, 460, 480, 525, 550, 660, 690 V e intervalos (ex. 400–415 V).
• Potências nominais: 0,69 kVAr até 50 kVAr, conforme o modelo.
• Diâmetros típicos: 60 mm (monofásicos), 75 / 85 / 100 / 120 mm (trifásicos).
• Alturas típicas: 80 / 90 / 138 / 140 / 210 / 247 / 280 mm conforme modelo e potência.
• Frequência de operação: 50 Hz padrão; variantes a 60 Hz disponíveis para referências específicas.
• Formas: condensadores individuais e kits para instalação ou revisão.
• Acessórios: resistores de descarga com valores e potências indicadas para descarga segura.
