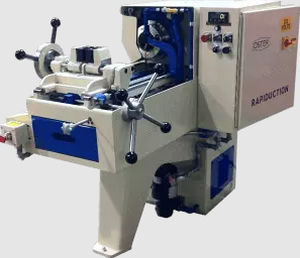

Máquina de rosquear tubos semiautomática 792ALX

Resumo
A máquina de roscar tubos e parafusos Oster 792ALX é uma unidade de produção pesada concebida para aplicações industriais de roscagem. Está disponível em três comprimentos de bancada para acomodar diferentes comprimentos de peça e fluxos de produção.

• Três comprimentos de bancada: padrão (7,5 in / curso 7-3/4 in), longo (15 in), extra longo (25 in).
• Produz roscas Classe 2A para parafusos de 1/4 in a 2-1/4 in (6 mm–57 mm) e roscas NPT para tubos de 1/8 in a 2 in (3 mm–51 mm nominal).
• Velocidades do fuso variáveis: 20–210 RPM.

Capacidades de roscagem e especificações gerais
Capacidade roscagem parafusos: 1/4 in a 2-1/4 in (6 mm–57 mm)
Capacidade roscagem tubos (NPT nominal): 1/8 in a 2 in (3 mm–51 mm nominal)
Faixa de velocidades do fuso: 20–210 RPM
Comprimento máximo de rosca (sem reaperto): varia conforme o comprimento da bancada
Comprimento bancada padrão: 7.5 in (7-3/4 in)
Comprimento bancada longo: 15 in
Comprimento bancada extra longo: 25 in
Peso líquido: 900 lbs (aprox. 408 kg)
Peso para envio: 1040 lbs (aprox. 472 kg)

Características
A 792ALX foi projetada para produção contínua e repetibilidade.

• Carro de morsa de ação rápida auto‑centrante
  • Morsa tipo aberta com mandíbulas em aço ligado endurecido para 1/2 in a 2 in e mandíbulas auxiliares para diâmetros inferiores a 1/2 in.
  • Ação suave para carregamento fácil, aperto positivo e centragem automática.
  • Descanso de peça ajustável para simplificar o carregamento e descarregamento.
• Parada de roscagem regulável na cabeça de matriz
  • Parada de ajuste rápido que abre automaticamente a cabeça de matriz no comprimento de rosca definido para cortes precisos e repetíveis.
• Ferramenta de mandrilamento e chanframento em fuso (opcional)
  • A ferramenta opcional #02871 rebaixa e chanfrta as roscas de tubos recém-cortadas numa única operação; pode ser configurada para chanfrar barras maciças.
• Três comprimentos de bancada disponíveis
  • Padrão – Comprimento máximo de rosca: 7-3/4 in
  • Longo – Comprimento máximo de rosca: 15 in
  • Extra Longo – Comprimento máximo de rosca: 25 in

Estudos de velocidade de produção – Rosqueamento de tubos (peças por hora)
Tamanho do tubo | Peças por hora
1/2 in x 6 in lg. | 211
1/2 in x 2 ft lg. | 211
1/2 in x 10 ft lg. | 163
1 in x 6 in lg. | 175
1 in x 2 ft lg. | 180
1 in x 10 ft lg. | 124
2 in x 6 in lg. | 138
2 in x 2 ft lg. | 138
2 in x 10 ft lg. | 91

Estudos de velocidade de produção – Rosqueamento de parafusos (peças por hora)
Diâmetro do parafuso | Peças por hora
1/4 in | 220
3/8 in | 250
1/2 in | 215
5/8 in | 180
3/4 in | 187
7/8 in | 150
1 in | 157
1-1/8 in | 150
1-1/4 in | 150
1-3/8 in | 145
1-1/2 in | 130

Vantagens

• Mais econômico em comparação com usinagem CNC para altos volumes.
• Não requer operador altamente qualificado para operações repetitivas padrão.
• Intercambiável para roscamento de tubos e parafusos com precisão adequada para aplicações críticas.
• Operação semiautomática para ambientes de produção.
• Fabricado nos EUA.

Aplicações específicas

• Parafusos de ancoragem
• Ancoragens de cimento para construção
• Sistemas de tubulação como sprinklers e distribuição de gás natural
• Aplicações especializadas (por ex., conexões para caminhões‑tanque de gás)
• Parafusos de suspensão para aplicações navais e submarinas
• Componentes para sopradores de neve

Cabeçote rotativo X1 – Observações
O cabeçote rotativo Oster X1 aumenta a produção ao eliminar a necessidade de iniciar/parar o fuso entre as peças, melhora a segurança em peças longas e pode cortar roscas dextras e zancas numa única passagem. Produção aproximada: 200 extremidades roscadas por hora.

Óleo de corte para roscas
O óleo de corte escuro OSTO da Oster aumenta a vida útil das matrizes, evita a soldagem de cavacos e o desgaste da ferramenta, e é formulado para boa estabilidade de prateleira.

Vídeos demonstrativos
Vídeos disponíveis: roscamento e acabamento com a ferramenta #02871 Ream & Chamfer; operação básica para parafusos; visão geral da máquina 792A.

Especificações técnicas

• Capacidade roscagem parafusos: 1/4 in a 2-1/4 in (6 mm–57 mm)
• Capacidade roscagem tubos (NPT nominal): 1/8 in a 2 in (3 mm–51 mm nominal)
• Faixa de velocidades do fuso: 20–210 RPM
• Comprimentos de bancada (comprimentos máximos de rosca): Padrão 7.5 in (7-3/4 in), Longo 15 in, Extra Longo 25 in
• Comprimento máximo de rosca (sem reaperto): varia conforme o comprimento da bancada
• Peso líquido: 900 lbs (aprox. 408 kg)
• Peso para envio: 1040 lbs (aprox. 472 kg)
• Ferramenta opcional em fuso #02871 Ream & Chamfer para roscas de tubos e chanframento de barras maciças
• Carro de morsa auto‑centrante de ação rápida com mandíbulas em aço ligado endurecido e mandíbulas auxiliares para diâmetros <1/2 in
• Parada de roscagem da cabeça de matriz regulável para comprimentos repetíveis
