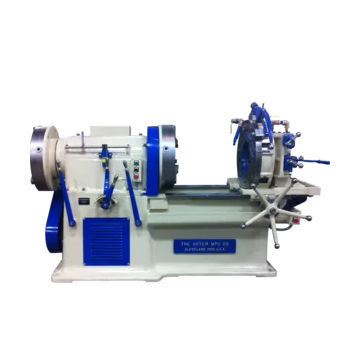

Máquina de rosquear tubos automática 8R

Visão geral do produto
O Oster 8R Rapiduction é uma máquina industrial de roscamento para tubos e parafusos, adequada para oficina e trabalho em campo. A construção maciça inclui guias e rolamentos acabados manualmente para garantir alinhamento e precisão. Dois alavancas de embreagem (frontal e traseira), em conjunto com o mandril de flange traseiro, facilitam a montagem e desmontagem de conexões.

Capacidades de roscagem
Capacidade padrão de tubos: 2,5" a 8"
Capacidade padrão de parafusos: 2" a 6"

Especificações gerais
Velocidades do spindle (variáveis): 7-9-14-21-26-42
Curso da carroceria: 25"
Comprimento: 98,5"
Largura: 50"
Altura: 62,5"
Peso líquido: 7.640 lb
Peso para envio: 7.940 lb

Sem troca de cabeçote
Um único cabeçote de rosca processa todos os tamanhos de tubo de 2,5" a 8" sem troca de cabeçote, suportes ou matrizes (usa matrizes Symbol 8R).

Matrizes radiais
Matrizes em aço ferramenta M2 são mantidas em suportes de aço duráveis; um conjunto cobre todos os tamanhos com o mesmo passo e cone.

Acessórios

• Conjunto de ferramenta de canal Victaulic — assegura profundidade, largura e distância corretas da extremidade do tubo para aplicações Victaulic; disponível como equipamento opcional para o 8R.
• Modelo 8T — versão para roscamento A.P.I. de precisão; incorpora parafuso de avanço, acessório de cone e um cabeçote de matriz com cortadores tangenciais.
• Acessórios adicionais: mandril No. 6 para nipple, suportes de tubo ajustáveis e óleo de corte Oster "OSTO".

Equipamento padrão fornecido

• Motor: 7,5 hp, 1.200 rpm, 3 fases, 60 Hz; 230 ou 460 V (outras especificações disponíveis).
• Controle do motor: chave magnética reversível e estação de botões, com circuito de controle de segurança de 120 V nos comandos da máquina.
• Cabeçote: um radial de abertura rápida, ajustável para a faixa padrão.
• Suportes de matriz: um conjunto cobrindo a faixa padrão de tubos.
• Matrizes: um conjunto (Symbol 8R), aço rápido, cobrindo 2,5"–8".
• Rebolo/alexador: tipo oscilante.
• Dispositivo de corte: lâmina estilo torno com bloco de centralização em V duplo.
• Ferramenta de chanfro: tipo torno, montada no bloco de corte.
• Mandril frontal: três castanhas universais potentes.
• Mandril traseiro: mordentes de três flanges, aderência universal.
• Calibre: tipo tambor de leitura direta montado na roda do carro.
• Bomba de óleo: tipo engrenagem interna com reversão automática.
• Óleo: trinta galões de óleo de corte Oster "OSTO".

Vídeo
Vídeo disponível demonstrando a máquina de roscar Oster 8R.

Especificações técnicas

• Capacidade padrão de tubos: 2,5" a 8"
• Capacidade padrão de parafusos: 2" a 6"
• Velocidades do spindle (variáveis): 7-9-14-21-26-42
• Curso da carroceria: 25"
• Dimensões (C x L x A): 98,5" x 50" x 62,5"
• Peso líquido: 7.640 lb; Peso para envio: 7.940 lb
• Motor: 7,5 hp, 1.200 rpm, 3 fases, 60 Hz (230 ou 460 V)
• Controle do motor: chave magnética reversível com circuito de controle de 120 V
• Cabeçote: radial de abertura rápida (sem necessidade de troca de cabeçote na faixa)
• Matrizes: aço rápido, Symbol 8R (cobre 2,5"–8")
• Rebolo/alesador: tipo oscilante
• Corte: lâmina estilo torno com centralização por V duplo
• Chanfradura: tipo torno
• Mandril frontal: três castanhas universais
• Mandril traseiro: mordentes de três flanges universais
• Calibre: tambor de leitura direta na roda do carro
• Bomba de óleo: tipo engrenagem interna, reversão automática
• Capacidade de óleo: trinta galões de óleo de corte Oster "OSTO"
