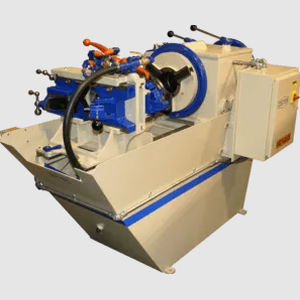

Máquina de rosquear tubos semiautomática Oster 784

Visão geral
A máquina de roscar Oster 784 é uma máquina industrial projetada especificamente para roscagem de tubos e parafusos com capacidade de 4". Indicada para uso em oficina ou em canteiro quando taxa de produção, tamanho da peça e qualidade da rosca são requisitos principais. Construção com componentes usinados de precisão e base totalmente fabricada para operação industrial contínua.

Capacidades
Faixa padrão de tubos: 3/8" a 4"
Faixa extra de tubos*: 1/4"
Faixa padrão de parafusos: 1/2" a 3"
Faixa extra de parafusos*: 3/8" a 11/16"

Especificações gerais
Velocidades do spindle, variáveis: 16-23-35-51
Curso do carro: 15"
Comprimento: 5' 9"
Largura: 3' 5"
Altura: 4' 4"
Peso líquido: 1950 lbs.
Peso para envio: 2300 lbs.

Vantagens da máquina Oster 784 capacidade 4"

• Construção pesada e componentes industriais para uso contínuo.
• Matrizes cortam cone completo em tubo de 2", mais largas que matrizes concorrentes.
• Grandes matrizes pesadas para tamanhos 2,5"–4".
• Agarre padrão cobre tubos 1/2"–4" e parafusos 5/8"–3"; mandril de agarre auxiliar opcional permite chegar a 1/8" tubo / 1/4" parafuso.
• Carrinho em ferro fundido, peças usinadas de precisão e base totalmente fabricada.

Tamanhos de rosca / Formas de rosca

• NPT (National Pipe Taper)
• NPTF (National Pipe Taper-Fuel, Dryseal)
• NPS (National Pipe Straight)
• NPSL (National Pipe Straight-Locknut)
• BSPT (British Standard Pipe Taper)
• BSPP (British Standard Pipe Parallel)
• UNC (Unified Coarse Pitch Threads)
• UNF (Unified Fine Pitch Thread)
• Métrico passo grosso
• Métrico passo fino
• ACME
• Roscas direitas e esquerdas

Considerações

• A máquina é operada por um operador; não é necessária formação especializada para operação básica.
• Capacidades de automação são limitadas; adequada para fluxos manuais e semi-automatizados.

Recursos
Corte, alargamento & chanframento
Ferramentas de corte e chanframento tipo torno são montadas em um trilho transversal na parte traseira da cabeça de matriz. O alargador é do tipo basculante para acabamento interno preciso.

Cabeças de matrizes acionadas por alavanca
Duas cabeças de matrizes de abertura rápida, removíveis e acionadas por alavanca cobrem toda a faixa de tubos e parafusos. Ambas têm dispositivo de bloqueio positivo e ajuste simultâneo de todos os machos para filetes oversize ou undersize. Troca rápida das matrizes sem ferramentas.

Controle do motor
Partida magnética reversível com painel de botões e seletor JOG-RUN para permitir o movimento intermitente do spindle para facilitar a troca de marchas. Entrada 230/460V; controle convertido para 120V por segurança do operador.

Montagem do motor & transmissão
Motor montado em placa ajustável, acionando através de três correias em V para uma transmissão de engrenagens seletiva. As correias em V amortecem choques e garantem operação silenciosa e suave. Todos os eixos montados em rolamentos de esferas.

Equipamento padrão fornecido

• Cabeças de matrizes - Duas cabeças: uma para tamanhos até 2" e outra para 2-1/2" a 4".
• Matrizes - Dois conjuntos cobrindo a faixa padrão 1" a 4". Apenas mão direita. Um conjunto em aço rápido Symbol QUAD (1"–2") e um conjunto Symbol 74 (2-1/2"–4"). Rosca esquerda disponível com cabeça e matrizes opcionais.
• Alargador - Tipo basculante.
• Cortador - Ferramenta de corte tipo torno com dispositivo de centralização em bloco duplo em V.
• Ferramenta de chanframento - Montada no bloco de corte.
• Mandril frontal - Mandril universal de três garras sem chave para fixação.
• Mandril de centragem traseiro - Mandril universal de três garras sem chave para centragem.
• Motor - 5 hp, 1800 rpm, 3 fases, 60 Hz. 230 ou 460 V (outros motores disponíveis).
• Controle do motor - Partida magnética reversível e painel de botões com circuito de controle de segurança 120V.
• Calibre - Tipo tambor de leitura direta montado na roda manual do carro.
• Bomba de óleo - Acionada por correia em V pelo motor de acionamento.
• Óleo - Óleo de corte de rosca, dez galões — Oster "OSTO".

Acessórios

• Anexo de ferramenta de ranhura tipo Victaulic — garante profundidade, largura e distância corretas a partir da extremidade do tubo (opcional).
• Mandril de agarre traseiro No. 02969 — substitui o mandril de centragem traseiro; mordentes triflanges sem chave para agarre universal.
• Acessórios adicionais: No. 200 Nipple Chuck, No. 4 Nipple Chuck.

Especificações técnicas

• Modelo: Oster 784
• Capacidade padrão de tubo: 3/8" a 4"
• Capacidade extra de tubo: 1/4"
• Capacidade padrão de parafuso: 1/2" a 3"
• Capacidade extra de parafuso: 3/8" a 11/16"
• Velocidades do spindle (variáveis): 16-23-35-51
• Curso do carro: 15"
• Comprimento total: 5' 9"
• Largura total: 3' 5"
• Altura total: 4' 4"
• Peso líquido: 1950 lbs.
• Peso para envio: 2300 lbs.
• Motor: 5 hp, 1800 rpm, 3 fases (230/460 V)
