Máquina de inspeção óptica Xceed
3Dpara semicondutorde PCB

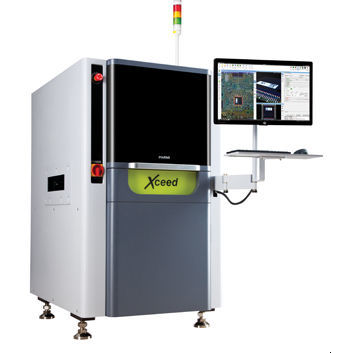

Máquina de inspeção óptica - Xceed - PARMI Europe GmbH - 3D / para semicondutor / de PCB
Máquina de inspeção óptica - Xceed - PARMI Europe GmbH - 3D / para semicondutor / de PCB
Guardar nos favoritos
Comparar

Características

Tecnologia
óptica, 3D
Aplicações
de PCB, para semicondutor
Setor
para a indústria eletrônica
Outra característica
automática, de alta velocidade
Faixa de inspeção (altura)

MÍN: 0 mm
(0 in)

MÁX: 65 mm
(3 in)

Descrição

Visão geral
PARMI Xceed é um sistema 3D AOI (Inspeção Óptica Automatizada) que utiliza o método de varredura por linha a laser para gerar imagens 3D reais. Projetado para inspeção de alta velocidade e alta precisão em montagens SMT e semicondutores, suporta componentes de até 65 mm de altura. O sistema é insensível à cor, ao material e à rugosidade da superfície, permitindo a detecção de material estranho, contaminação e warpage da PCB sem tempo de ciclo adicional.

Principais características
  • 3D AOI
  • Método de varredura por linha a laser
  • Imagens 3D reais
  • Velocidade de inspeção líder no setor (declaração do fabricante)
  • Inspeção insensível à cor, material e rugosidade da superfície
  • Suporta inspeção de componentes até 65 mm de altura
  • Detecta material estranho, contaminação e warpage de PCB sem tempo de ciclo adicional

Itens de inspeção
  • Dimensão
  • Ausência
  • Desalinhamento
  • Componente incorreto
  • Montagem lateral
  • Tombstone
  • Texto (OCR/OCV)
  • Junta de solda
  • Lead lift
  • Lead ausente
  • Offset do lead
  • Ponte (Bridge)
  • Faixa de cor
  • Pin
  • Coplanaridade
  • etc.

Especificações técnicas
  • Nome do modelo: Xceed
  • Fabricante / Marca: PARMI
  • Tecnologia: 3D AOI usando método de varredura por linha a laser
  • Imagem: imagem 3D real
  • Altura máxima de inspeção: até 65 mm
  • Robustez de inspeção: insensível à cor, material e rugosidade da superfície
  • Inspeções alvo: detecção de material estranho e contaminação, warpage de PCB, inspeção de componentes e soldas
  • Itens típicos suportados: Dimensão, Ausência, Desalinhamento, Componente incorreto, Montagem lateral, Tombstone, OCR/OCV, defeitos de solda, problemas de lead, Bridge, Faixa de cor, Pin, Coplanaridade, etc.
  • Áreas de aplicação: inspeção de montagens SMT e de semicondutores
