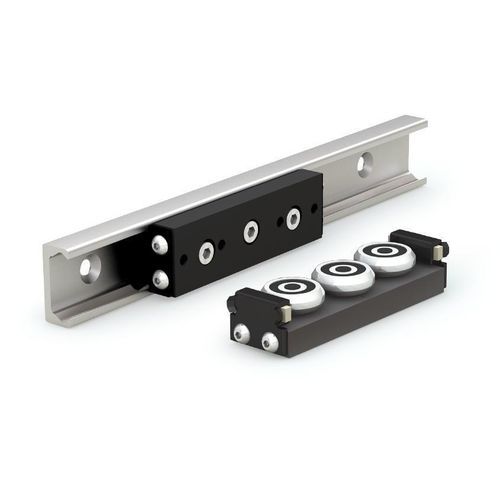

Guia linear de rolos Rail Standard

35 mm28 mm43 mm

Visão geral
As guias lineares padrão com trilho de aço combinam trilhos lineares em aço retificados em U com carrinhos em alumínio de alta resistência, equipados com 3–5 rolos de came em aço (concêntricos e excêntricos). O trilho define o percurso fixo; o carrinho (slider) suporta e guia a carga em movimento. Rolos concêntricos suportam a carga; rolos excêntricos permitem ajuste para eliminar folgas, assegurando movimento suave e controlado.

Características de projeto

• Corpos de carrinho em alumínio de alta resistência para suporte leve e rígido
• 3–5 rolos de came em aço por carrinho (tipos concêntricos e excêntricos para capacidade de carga e ajuste de folga)
• Trilhos lineares em aço retificados em U para orientação precisa e repetibilidade

Lubrificação e proteção contra contaminação

• Escovas de feltro embebidas em óleo integradas fornecem lubrificação contínua às pistas
• Lâmina raspadora remove detritos e contaminantes para proteger as superfícies de rolamento em ambientes severos

Montagem e personalização

• Trilhos disponíveis com montagem por rebaixo com fundo plano (furos de fundo plano para parafusos de cabeça fina que ficam ao ras ou abaixo da superfície)
• Opção de montagem avellanada (furos angulados para parafusos cónicos que ficam totalmente ao ras) via configuração

Desempenho e aplicações

• Pré-carga ajustável para aumentar rigidez e estabilidade
• Capacidade dinâmica máxima: 19.650 N
• Baixo atrito e alta rigidez — adequado para automação compacta de alta velocidade, manuseio de materiais e robótica
• Comprimentos de trilho disponíveis até 3.200 mm

Especificações técnicas

• Material do carrinho: alumínio de alta resistência
• Material dos rolos: rolos de came em aço (concêntricos e excêntricos)
• Número de rolos: 3–5 rolos por carrinho (dependendo do modelo)
• Perfil do trilho: trilho linear em aço retificado em U
• Capacidade dinâmica máxima: 19.650 N
• Lubrificação integrada: escovas de feltro embebidas em óleo
• Proteção contra contaminação: lâmina raspadora
• Montagem: rebaixo com fundo plano (padrão) ou avellanada (configurável)
• Comprimento máximo do trilho: até 3.200 mm
• Aplicações típicas: automação compacta de alta velocidade, manuseio de materiais, robótica
