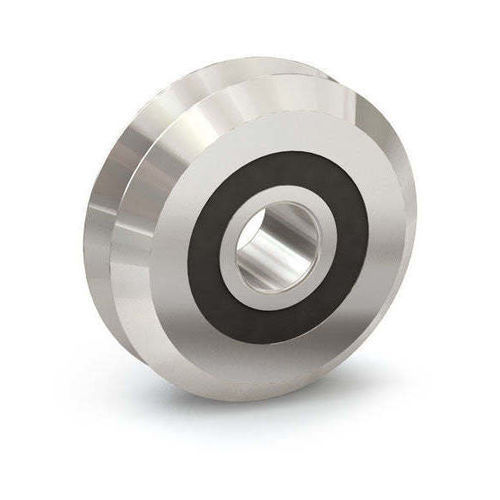

Roda monobloco V

em aço inoxidávellisade esferas

Visão geral
Rodas em V são rolamentos-cames de precisão com superfície de apoio em V projetadas para movimentação em trilhos em V correspondentes, trilhos a 90° ou superfícies de eixo redondo compatíveis. As V-Wheels da PBC Linear para a série V-Guide® usam um arranjo de rolamento de contato angular de dupla fileira para suportar cargas radiais e axiais e proporcionar movimento guiado suave. Diâmetros disponíveis: 20, 30, 45 e 60 mm; várias variantes de material e vedação estão disponíveis para aplicações industriais.

Principais características

• Projeto de contato angular de dupla fileira para carregamento radial e axial combinado
• Diâmetros exteriores: 20 mm, 30 mm, 45 mm, 60 mm
• Opções de material: aço para rolamentos 52100 e aço inoxidável 440
• Opções de vedação: blindado, selado (lubrificação permanente), duplo selado inox
• Compatível com buchas concêntricas e excêntricas em aço inoxidável 303 para posicionamento fixo ou ajuste de pré-carga
• Adequado para trilhos de 90° internos/externos e superfícies de eixo redondas compatíveis

Desempenho e classificações (dados do produto)

• Capacidade de carga radial até 9.991 N (2.246 lb)
• Capacidade de carga axial até 2.313 N (520 lb)
• Faixa de temperatura de operação: -20 °C a 80 °C (-4 °F a 176 °F)
• Velocidade máxima de rotação: 16.000 rpm
• Classificação de velocidade linear: até 13,23 m/s

Tabela de produto
Peça | Diâmetro (mm / in.) | Peso (g / oz) | Carga radial (N / lb) | Carga axial (N / lb) | Material | Recurso
VW1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Aço para rolamentos 52100 | Shielded
VWS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Aço para rolamentos 52100 | Sealed
VWSS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Aço inoxidável 440 | Sealed
VWSSXD1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Aço inoxidável 440 | Double Sealed
VW2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Aço para rolamentos 52100 | Shielded
VWS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Aço para rolamentos 52100 | Sealed
VWSS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Aço inoxidável 440 | Sealed
VWSSXD2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Aço inoxidável 440 | Double Sealed
VW3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Aço para rolamentos 52100 | Shielded
VWS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Aço para rolamentos 52100 | Sealed
VWSS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Aço inoxidável 440 | Sealed
VWSSXD3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Aço inoxidável 440 | Double Sealed
VW4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Aço para rolamentos 52100 | Shielded
VWS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Aço para rolamentos 52100 | Sealed
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Aço inoxidável 440 | Sealed
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Aço inoxidável 440 | Double Sealed

Materiais e opções de vedação

• Materiais: aço para rolamentos 52100 (superfícies de rolagem endurecidas) e aço inoxidável 440 (resistência à corrosão)
• Rolamentos blindados: proteção contra contaminação leve
• Rolamentos selados: vedantes permanentes e lubrificação para proteção contra poeira e umidade
• Variantes duplo seladas inox: proteção reforçada para ambientes severos

Buchas e instalação

• Buchas compatíveis: concêntricas para posicionamento fixo, excêntricas para ajuste de pré-carga/encaixe
• Material da bucha: aço inoxidável 303; disponível com fixação em polegadas ou métrica

Aplicações

• Automação e robótica
• Transportadores e manuseio de materiais
• Máquinas industriais e equipamentos de fabricação
• Dispositivos médicos e de laboratório

Especificações técnicas

• Diâmetros disponíveis: 20 mm, 30 mm, 45 mm, 60 mm
• Capacidade radial até 9.991 N (2.246 lb)
• Capacidade axial até 2.313 N (520 lb)
• Temperatura de operação: -20 °C a 80 °C (-4 °F a 176 °F)
• Velocidade máxima de rotação: 16.000 rpm
• Velocidade linear admissível: até 13,23 m/s
• Tipos de rolamentos: shielded (52100), sealed (52100), stainless sealed (440), double-sealed stainless (440)
• Buchas: opções concêntricas e excêntricas em aço inoxidável 303 (fixação polegada ou métrica)
• Projeto: rolamentos a rolos de contato oblíquo de dupla fileira com superfície de rolamento em V
• Tipos de trilhos compatíveis: trilhos 90° internos/externos e superfícies de eixos redondos
