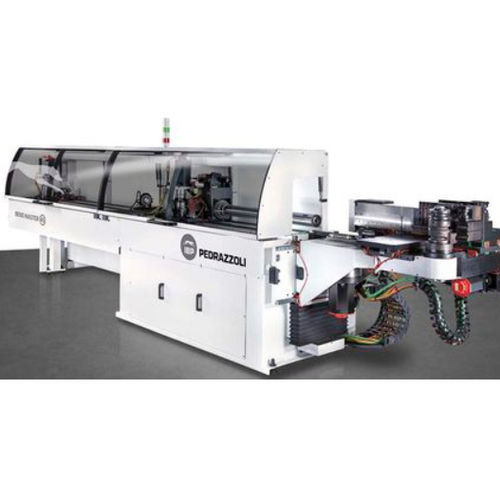

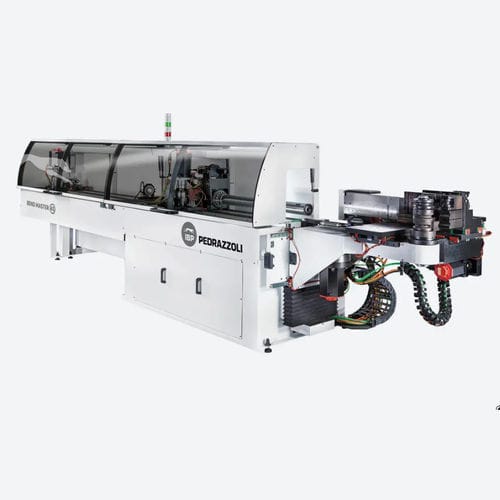

Curvadora totalmente elétrica BEND MASTER 45

de tubosde perfishorizontal

Descrição
A dobradora de tubos BEND MASTER 45 é uma curvadora de produção totalmente elétrica equipada com controlo IMS desenvolvido internamente, processador Intel i7 de 10.ª geração e interface touch. Sistemas automáticos de carga/descarga e I/O configuráveis permitem integração com ilhas de trabalho, unidades operativas ou robôs para estações autónomas. Troca rápida de ferramentas e ajuste automático garantem precisão repetível para produção em série e pequenos lotes.

Características

• 10 eixos totalmente elétricos: repetibilidade e precisão constantes.
• Curvatura horário e anti‑horário com raio variável e multi‑raio num mesmo ciclo.
• Alta produtividade e redução dos tempos de ciclo.
• Controlo IMS: flexível, intuitivo e compatível com Indústria 4.0.
• Design de poupança de energia.

Vantagens

• Cabeçote de curvatura de pequena dimensão.
• Proteção traseira completa com cobertura.
• Ajuste automático de ferramentas e rápida preparação.
• Modulação de impulso para raios muito apertados.
• Versões disponíveis: raio único ou multi‑raio (horário e anti‑horário).
• 11.º eixo controlado opcional para retorno de matriz.
• Punção e importação de ficheiros IGES.
• Análise imediata de viabilidade da peça e compensação da deformação elástica.
• Assistência remota por webcam e painel de operador Handy Machine dentro da área de segurança.
• Automatização de processo com opções de carga/descarga; plataforma IMS disponível em PC.

Dados técnicos (tabela)
Dimensões (C x L x A): 6300 x 1430 x 1900 mm
Altura do plano de trabalho: 1100 mm
Peso: 3100 kg
Capacidade de curvatura (aço R = 400 N/mm²): 45 x 3 mm
Raio máximo médio: 150 mm
Curso vertical máximo da cabeça: 290 mm
Precisão eixos elétricos: ± 0,05
Velocidade do carro: 926 mm/s
Velocidade de rotação do braço: 202,5°/s
Velocidade de rotação do tubo: 600°/s
Comprimento máx. tubo (batente frontal): 3000 mm
Comprimento máx. tubo (batente traseiro): 4600 mm

Especificações técnicas

• Modelo: BEND MASTER 45
• Controlo: IMS (Intelligent Motion System) em Windows
• Processador: Intel i7 10.ª geração
• Interface: touchscreen
• Eixos: 10 eixos totalmente elétricos (+ 11.º eixo opcional)
• Automatização: carga/descarga, integração com robôs
