Curvadora eletro-hidráulica BEND MASTER 90

elétricade tubosde perfis

Visão geral

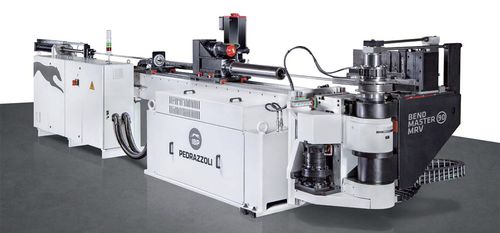

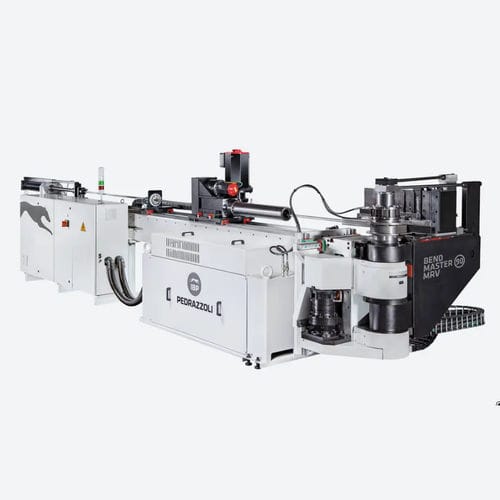

A dobradora de tubos elétrica BEND MASTER 90 da IBP PEDRAZZOLI integra o controlo IMS desenvolvido internamente, um processador Intel i7 de 10ª geração e uma interface com ecrã táctil. O software suporta módulos opcionais e personalizações solicitadas pelo cliente. Sistemas automáticos de carga e descarga permitem operação autónoma e as placas de E/S configuráveis possibilitam a integração com ilhas de trabalho dedicadas, unidades de alimentação ou robôs. A rápida mudança de ferramentas e a operação intuitiva garantem precisão repetível e tempos de ciclo reduzidos em produção série e em pequenos lotes.

Características

• 6 eixos controlados e sincronizados: repetibilidade consistente e precisão a longo prazo.
• Curvatura com raio fixo e variável, compatível com mandril e curvatura por compressão.
• Mudança automática de ferramentas e raio para configuração rápida.
• Booster no carro que permite raios de curvatura reduzidos.
• Controlo de máquina IMS: flexível, intuitivo e fácil de usar.
• Funções de poupança de energia.

Vantagens

• Capacidade de curvatura até Ø90×4 mm (aço R=400 N/mm2).
• Máquina projetada para trabalhos pesados.
• Desempenho equilibrado em velocidade, precisão e durabilidade.
• Suporte para múltiplos raios de matrizes para produção de componentes complexos.
• Dispositivo de retorno da matriz incluído de série.
• Configuração rápida de ferramentas: adequada para produção em massa e pequenos lotes; versões multirraio horário ou anti-horário disponíveis.
• Importação de ficheiros IGES e análise imediata de viabilidade da peça.
• Assistência remota via webcam; plataforma IMS disponível em PC.

Especificações técnicas

• Modelo: BEND MASTER 90
• Capacidade máxima de curvatura: Ø90×4 mm (aço R=400 N/mm2)
• Raio máximo de curvatura: 400 mm
• Dimensões (C×L×A): 8000 × 2350 × 1950 mm
• Altura do plano de trabalho: 1310 mm
• Peso: 7400 kg
• Precisão dos eixos elétricos: ±0,1
• Velocidade do carro: 1100 mm/s
• Velocidade de rotação do braço: 64°/s
• Velocidade de rotação do tubo: 287°/s
• Comprimento máx. do tubo (batente frontal): 4000 mm
• Comprimento máx. do tubo (batente traseiro): 5400 mm
• Controlo: IMS intelligent motion system (proprietário)
• Processador: Intel i7 10ª geração
• Interface: ecrã táctil; importação IGES suportada; assistência remota disponível
