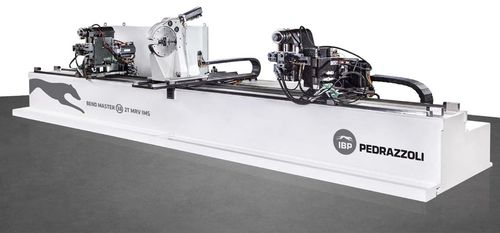

Curvadora eletro-hidráulica BEND MASTER 38

elétricade tubosde perfis

Visão geral do produto
A curvadora de tubos de dupla cabeça IBP PEDRAZZOLI BEND MASTER 38 é uma estação industrial concebida para produções de média a alta cadência. Integra o controlo IMS (IMS.4), unidade de comando com processador Intel i7 de 10.ª geração e interface tátil. Os sistemas automáticos de carga/descarga e a configuração imediata de I/O permitem a integração em ilhas de trabalho e a ligação a robôs. A troca rápida de ferramentas, o ajuste automático e a operação simultânea das duas cabeças asseguram precisão, repetibilidade e redução dos tempos de ciclo para séries e lotes mistos pequenos.

Características

• 8 eixos controlados electricamente, incluindo translação e rotação.
• 2 cabeças de curvatura totalmente independentes (operação simultânea possível).
• Curvatura simétrica/assimétrica, multi‑raio e raio variável no mesmo ciclo.
• Maior produtividade face às curvadoras lineares: tempos de ciclo reduzidos.
• Controlo de gestão IMS com programação gráfica e ecrã tátil.
• IMS Intelligent Motion System da Pedrazzoli.

Vantagens

• Sistema de curvatura flexível adaptável a diferentes necessidades de produção.
• Duas cabeças independentes que permitem o processamento simultâneo da mesma peça.
• Configuração compacta que permite curvar tubos mais longos que o comprimento útil da máquina.
• Produção em ciclo único de peças que em máquinas tradicionais exigiriam fases sucessivas.
• Até quatro unidades de estampagem.
• Automatização do processo: carga/descarga com pesquisa de soldadura.
• Predisposição para manipuladores externos e integração robótica.
• Importação de ficheiros IGES para programação de peças.
• Análise imediata de viabilidade e assistência remota com webcam.
• Plataforma IMS disponível em PC, tablet e smartphone.

Dados do produto (tabelas)
Capacidade máxima de curvatura: Ø 38 x 2 mm

Especificações técnicas (tabela)
Dimensões (C x L x A): 7200 x 2000 x 1450 mm
Peso: 3800 kg
Capacidade de curvatura (aço R=400 N/mm2): 38 x 2 mm
Raio médio máximo: 150 mm
Distância mínima entre os dois eixos de curvatura com mordente central: 310 mm
Distância mínima entre os dois eixos de curvatura sem mordente central: 220 mm
Distância máxima entre os dois eixos de curvatura: 5200 mm
Curso de abertura do carro: 80 mm
Velocidade máxima de movimento da cabeça: 70 m/min
Velocidade máxima de curvatura: 160°/s
Rotação máxima da mordente central: 250°/s

Características / especificações técnicas

• Modelo: BEND MASTER 38 (curvadora de tubos de dupla cabeça).
• Controlo: IMS.4 com monitorização gráfica e programação por ecrã tátil.
• Processador: Intel i7 10.ª geração (unidade de controlo).
• Eixos: 8 eixos controlados electricamente (translação e rotação).
• Cabeças de curvatura: 2 cabeças independentes (operação simultânea possível).
• Capacidade máxima de curvatura: Ø 38 x 2 mm (aço R=400 N/mm2).
• Raio médio máximo: 150 mm.
• Dimensões máquina (C x L x A): 7200 x 2000 x 1450 mm.
• Peso: 3800 kg.
• Velocidade máxima cabeças: 70 m/min; velocidade máxima de curvatura: 160°/s; rotação mordente central: 250°/s.
• Automatização: carga/descarga automática, pesquisa de soldadura, predisposição para manipuladores externos, importação IGES, assistência remota.
