Curvadora elétrica BEND MASTER 65

de tubosde perfishorizontal

Visão geral do produto

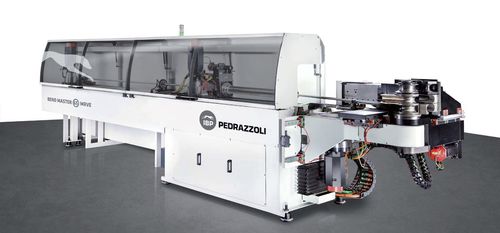

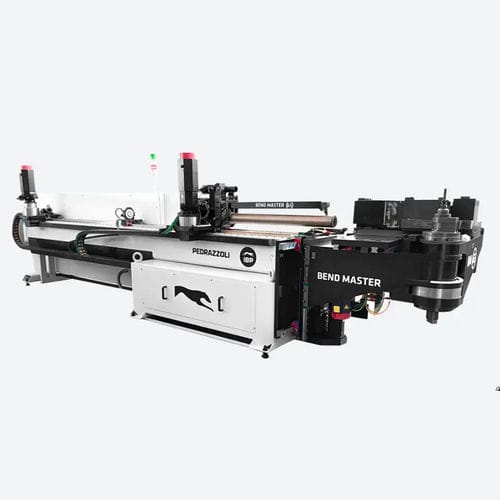

A dobradora elétrica de tubos IBP PEDRAZZOLI BEND MASTER 65 está equipada com o controlo IMS desenvolvido internamente, processador Intel i7 de 10.ª geração, ecrã tátil e software configurável que suporta opcionais e personalizações. Sistemas automáticos de carga e descarga permitem operação autónoma e a configuração imediata de cartões E/S facilita a integração com ilhas de trabalho, unidades operacionais ou robôs. Simplicidade de utilização, troca rápida de ferramentas e ajuste automático garantem precisão e repetibilidade. A BEND MASTER 65 reduz os tempos de ciclo em produção de série e em programas com vários pequenos lotes.

Características / Vantagens

• 10 eixos totalmente controlados eletricamente: repetibilidade e precisão constantes ao longo do tempo.
• Dobragem no sentido horário e anti-horário com raio variável e multi-raio no mesmo ciclo.
• Alta produtividade e poupança de energia.
• Controlo IMS de última geração: flexível, intuitivo e user friendly.
• Redução do espaço ocupado pela cabeça de curvatura.
• Ajuste automático da ferramenta e rápida configuração.
• Modulação de esforço para curvar raios muito curtos.
• Disponível em versão multi-raio horário e anti-horário.
• 11.º eixo controlado: retorno da matriz.
• Opção de puncionamento.
• Importação de ficheiros IGES e análise imediata de viabilidade.
• Compensação do retorno elástico do material.
• Assistência remota com webcam.
• Handy Machine Operator Panel para gerir os eixos dentro da área de segurança.
• Automação de processos com opções de carga/descarga; plataforma IMS disponível para PC.

Dados técnicos (tabela)
Dimensões (C x L x A): 6780 x 1750 x 1900 mm
Altura do plano de trabalho: 1100 mm
Peso: 4700 kg
Capacidade de curvatura (aço R=400 N/mm²): Ø 65 x 3,2 mm
Raio médio máximo: 250 mm
Curso vertical máximo da cabeça: 310 mm
Precisão dos eixos elétricos: ± 0,05
Velocidade do carro: 715 mm/s
Velocidade de rotação do braço: 150°/s
Velocidade de rotação do tubo: 750°/s
Comprimento máx. do tubo (batente frontal): 3300 mm
Comprimento máx. do tubo (batente traseiro): 5000 mm

Especificações

• Modelo: BEND MASTER 65
• Fabricante: IBP PEDRAZZOLI
• Controlo: IMS management control (Windows-based)
• Processador: Intel i7 10.ª geração
• Eixos: 10 eixos totalmente controlados eletricamente (11.º eixo controlado para retorno da matriz)
• Capacidade de curvatura: Ø 65 x 3,2 mm (aço R=400 N/mm²)
• Raio médio máximo: 250 mm
• Curso vertical cabeça: 310 mm
• Precisão eixos elétricos: ± 0,05
• Velocidade carro: 715 mm/s
• Velocidade rotação braço: 150°/s
• Velocidade rotação tubo: 750°/s
• Comprimentos máx. tubo: batente frontal 3300 mm, batente traseiro 5000 mm
• Altura do plano de trabalho: 1100 mm
• Dimensões totais (CxLxA): 6780 x 1750 x 1900 mm
• Peso: 4700 kg
• Interface: ecrã tátil
