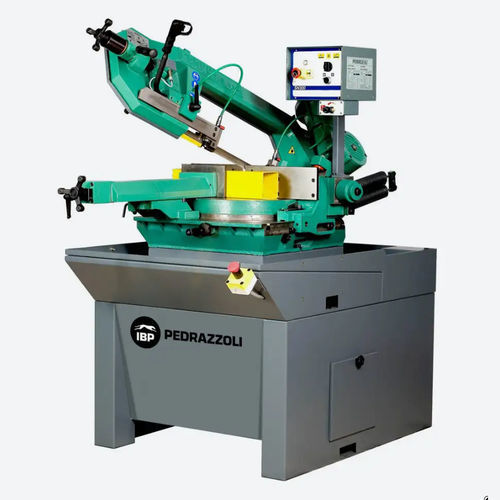

Serra de fita BROWN SN 300 NEWTON

horizontalpara metaispara tubos

Descrição
A serra de fita manual BROWN SN 300 NEWTON IBP PEDRAZZOLI possui elementos estruturais em ferro fundido e um projeto robusto que reduz ressonâncias e vibrações durante o corte. Duas velocidades, alimentação trifásica (400 V – 50 Hz; outras tensões sob pedido).

Vantagens

• Redutor.
• Dispositivo de equilíbrio NEWTON.
• Grande mesa circular que gira solidária com o arco para suporte adequado da peça.

Capacidade de corte
Tubos redondos:
45° esquerda: 160 mm
0°: 220 mm
45° direita: 200 mm
60° direita: 130 mm

Seções quadradas:
45° esquerda: 120 mm
0°: 190 mm
45° direita: 150 mm
60° direita: 110 mm

Seções retangulares:
45° esquerda: 160 x 130 mm
0°: 330 x 150 mm
45° direita: 160 x 130 mm
60° direita: 110 x 110 mm

Acessórios sob consulta

• Lubrificação Micromist.
• Kit de fixação rápida pneumático MRP.
• Indicador laser de corte.
• Variador mecânico de velocidade.
• Transportadores de carga e descarga.

DESCRIÇÃO DO DISPOSITIVO NEWTON
M – Modo manual: Coloque o seletor em M e rode o volante até o índice coincidir com 0 na escala, tensionando a mola de equilíbrio. Aperte a peça na morsa. Pressione iniciar para executar o ciclo manual: o arco desce apenas enquanto o botão de partida estiver pressionado. Ajuste a pressão de descida do arco com o regulador de fluxo.

D – Modo dinâmico: Coloque o seletor em D e rode o volante até o índice coincidir com 40 na escala, relaxando a mola de equilíbrio. Ajuste o fim de curso ao fim do corte. Aperte a peça, posicione a lâmina acima dela e pressione iniciar. O arco desce por gravidade; ajuste a pressão com o regulador de fluxo. No final do corte, o fim de curso pára o movimento. Levante o arco acima da peça e substitua a barra a cortar.

Dados técnicos
Dimensões (C x L x A): 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Altura do plano de trabalho: 950 mm
Peso: 490 kg

Características / especificações técnicas

• Tipo de máquina: Serra de fita manual com dispositivo NEWTON
• Construção: Elementos estruturais em ferro fundido para reduzir ressonâncias e vibrações
• Velocidades: Duas velocidades, trifásico (400 V – 50 Hz); outras tensões sob pedido
• Mesa: Grande mesa circular que gira com o arco para apoio da peça
• Modos: Manual (M) e Dinâmico (D) com pressão de descida do arco ajustável
• Capacidades de corte: Ver seção Capacidade de corte para tubos redondos, seções quadradas e retangulares nos ângulos especificados
• Acessórios opcionais: Lubrificação Micromist, kit de fixação rápida pneumático, indicador laser, variador mecânico, transportadores
• Peso total: 490 kg
• Altura do plano de trabalho: 950 mm
