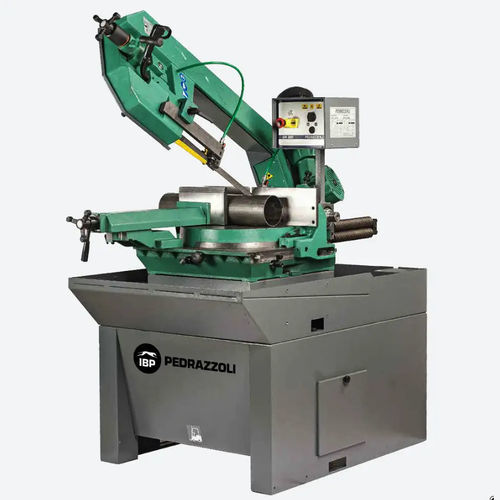

Serra de fita BROWN SN 420

verticalpara metaispara barras de ferro

Visão geral do produto
A serra de fita manual BROWN SN 420 IBP PEDRAZZOLI possui componentes principais em ferro fundido para reduzir ressonância e vibração durante o corte. Projetada para corte de metal, apresenta posição do arco ajustável e uma grande base circular para elevada precisão de perpendicularidade.

CARACTERÍSTICAS

• Duas velocidades trifásicas (400 V – 50 Hz; outras tensões disponíveis mediante pedido)
• Motor em posição vertical para reduzir o espaço traseiro; transmissão por caixa redutora sem-fim em banho de óleo (relação 1:40)
• Grande base circular com vasta superfície de apoio; gira sobre pista de esferas temperadas para rotação suave e precisão
• Posição do arco ajustável com casquilho excêntrico para cortes a 90° e batentes mecânicos a 45° direita e 45°/60° esquerda
• Guias de lâmina com placas widia e suportes com rolamentos montados em casquilhos excêntricos
• Morsa manual ajustável com fechamento rápido, volante de aperto e placa de cunha plana ajustável; posicionável ao longo de toda a base
• Ombreiras da morsa retráteis e ajustáveis para alcançar a capacidade máxima de corte (420 x 190 mm a 90°) e garantir alinhamento preciso
• Dispositivo de tensionamento da lâmina para tensão constante e uniforme
• Sistema de lubrificação/refrigeração da lâmina com bomba elétrica e duas torneiras ajustáveis nas guias
• Painel de controlo em posição acessível com chave ON/OFF, seletor de velocidade de corte (2 velocidades), seletor MANUAL/DINÂMICO (para versões com dispositivo Newton) e botão de emergência
• Interruptor de arranque da lâmina com proteção "operador presente" e tampa de segurança; funcionamento em baixa tensão
• Arco articulado sobre suporte com rolamentos cônicos

Vantagens

• Guias com placas Widia para orientação durável
• Morsa com aproximação rápida, posicionável transversalmente ao longo da base; ombreiras ajustáveis
• Transportador de carga e descarga (sob consulta)
• Display digital (sob consulta)

Capacidade de corte
Tubos redondos: 45° esquerda: 170 mm
0°: 280 mm
45° direita: 230 mm
60° direita: 150 mm

Secções quadradas: 45° esquerda: 150 mm
0°: 270 mm
45° direita: 220 mm
60° direita: 150 mm

Secções rectangulares: 45° esquerda: 240 x 90 mm
0°: 420 x 190 mm
45° direita: 230 x 150 mm
60° direita: 140 x 220 mm

Acessórios sob consulta

• Lubrificação micromist
• Kit de aperto pneumático rápido MRP
• Indicador de corte a laser
• Variador mecânico de velocidade
• Transportadores de carga e descarga

Dados técnicos
Dimensões (Compr. x Larg. x Alt.): 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Altura do plano de trabalho: 955 mm
Peso: 550 kg

Características / especificações técnicas

• Modelo: BROWN SN 420
• Construção: componentes principais em ferro fundido
• Velocidades: corte em 2 velocidades (elétrico)
• Alimentação: trifásica (400 V – 50 Hz; outras tensões mediante pedido)
• Transmissão: redutor sem-fim em banho de óleo, relação 1:40
• Capacidade máxima de corte (a 90°): 420 x 190 mm
• Posição do arco ajustável: 90° via casquilho excêntrico; batentes mecânicos a 45° e 60°
• Guias de lâmina: placas Widia com suportes de rolamento
• Morsa: morsa manual ajustável com fechamento rápido e posicionamento longitudinal; ombreiras retráteis/ajustáveis
• Tensionamento da lâmina: dispositivo de tensionamento uniforme
• Refrigeração/lubrificação: bomba elétrica com duas torneiras ajustáveis
• Comando: ON/OFF, seletor de velocidade, seletor MANUAL/DINÂMICO, paragem de emergência
• Segurança: arranque da lâmina com proteção operador-presente e cobertura de proteção; comandos em baixa tensão
• Base: grande base circular sobre pista de esferas temperadas para precisão
• Peso e dimensões conforme indicado acima
