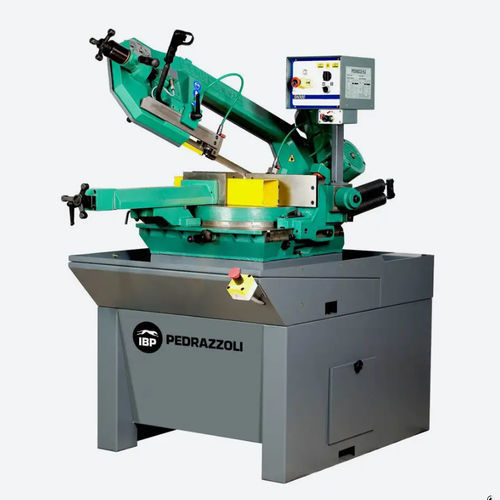

Serra de fita BROWN SN 300

verticalpara metaispara tubos

Visão geral do produto
A serra de fita manual IBP PEDRAZZOLI BROWN SN 300 possui componentes principais em ferro fundido e uma estrutura rígida que reduz ressonâncias e vibrações durante o corte. O motor em posição vertical e a caixa de redução em banho de óleo otimizam o espaço traseiro e garantem transmissão fiável.

Características

• Duas velocidades, trifásica (400V – 50 Hz); outras tensões sob pedido.
• Motor em posição vertical para reduzir o espaço traseiro; transmissão por caixa redutora parafuso-corona em banho de óleo (relação 1:40).
• Grande base de suporte circular com ampla superfície de apoio; gira sobre pista de esferas temperadas para rotação suave e alta precisão de perpendicularidade.
• Posição do arco ajustável por casquilho excêntrico para cortes a 90°; batentes mecânicos a 45° direita e 45–60° esquerda.
• Guias de lâmina com plaquetas widia e rolamentos sobre casquilhos excêntricos para orientação precisa.
• Morsa manual ajustável, posicionável ao longo de toda a base; aproximação rápida, volante de aproximação e cunha plana ajustável.
• Ombreiras de morsa retráteis e ajustáveis que permitem capacidade máxima de corte (330 x 150 mm a 90°) e alinhamento preciso.
• Dispositivo de aperto da lâmina para tensão constante e uniforme.
• Sistema de lubrificação/refriamento da lâmina com bomba elétrica e dois torneiras ajustáveis nas guias.
• Painel de controlo com interruptor ON/OFF, seletor de velocidade (2 velocidades), seletor MANUAL/DINÂMICO (para versões com dispositivo Newton) e botão de emergência.
• Partida da lâmina com protecção «operador presente» e interruptor de segurança coberto; comandos em baixa tensão.
• Arco articulado montado em suporte com rolamentos cónicos para movimento estável.

Vantagens

• Plaquetas widia ajustáveis para optimizar o guiamento da lâmina e prolongar a vida útil.
• Morsa versátil com aproximação rápida, posicionável em toda a base e ombreiras reguláveis para fixação fiável de perfis e tubos.

Capacidade de corte
Tubos redondos:
45° esquerda: 160 mm
0°: 220 mm
45° direita: 200 mm
60° direita: 130 mm

Secções quadradas:
45° esquerda: 120 mm
0°: 190 mm
45° direita: 150 mm
60° direita: 110 mm

Secções rectangulares:
45° esquerda: 160 x 130 mm
0°: 330 x 150 mm
45° direita: 160 x 130 mm
60° direita: 110 x 110 mm

Acessórios sob pedido

• Sistema de micronebulização.
• Kit de morsa pneumática rápida MRP.
• Indicador de corte a laser.
• Variador mecânico de velocidade.
• Transportadores de carga e descarga.

Dados técnicos
Dimensões (C x L x A): 1400 x 1500 x 1800 mm (Fermobarra) | 870 x 1860 x 2100 mm (base)
Altura do plano de trabalho: 950 mm
Peso: 490 kg

Especificações técnicas

• Modelo: BROWN SN 300
• Marca: IBP PEDRAZZOLI
• Construção: componentes principais em ferro fundido
• Eléctrico: duas velocidades, trifásico (400V – 50 Hz); outras tensões sob pedido
• Transmissão: caixa redutora parafuso-corona em banho de óleo (relação 1:40)
• Motor: posição vertical
• Base de suporte: disco circular sobre pista de esferas temperadas
• Posicionamento do arco: ajustável para 90° com batentes mecânicos
• Guiamento da lâmina: plaquetas widia ajustáveis com rolamentos em casquilhos excêntricos
• Morsa: manual ajustável com aproximação rápida e cunha plana ajustável
• Ombreiras da morsa: retráteis e ajustáveis (máx. 330 x 150 mm a 90°)
• Tensão da lâmina: dispositivo para tensão constante
• Lubrificação/refriamento: bomba eléctrica com dois torneiras ajustáveis
• Comandos: ON/OFF, selector de velocidade (2 velocidades), selector MANUAL/DINÂMICO, paragem de emergência, partida «operador presente»
• Segurança: interruptor protegido, comandos em baixa tensão
• Arco: suporte com rolamentos cónicos
• Capacidades de corte e dimensões: ver acima
