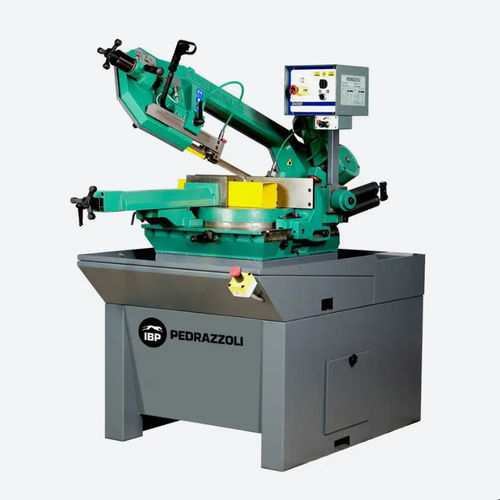

Serra de fita BROWN SN 420 NEWTON

verticalpara metaispara barras de ferro

Descrição do produto
A serra de fita manual BROWN SN 420 NEWTON IBP PEDRAZZOLI possui os componentes principais da máquina em fundição, reduzindo ressonância e vibração durante o corte. Acionamento de 2 velocidades, trifásico (400 V, 50 Hz); outras tensões disponíveis mediante solicitação.

Vantagens

• Redutor de engrenagens para fornecimento de torque estável.
• Dispositivo Newton com modos selecionáveis Manual (M) e Dinâmico (D).
• Grande mesa de apoio circular que gira com o arco garantindo suporte ideal da peça.

DESCRIÇÃO DO DISPOSITIVO NEWTON
M — Modo manual: Coloque o seletor em M. Gire o volante até o índice marcar 0 na escala para apertar a mola de equilíbrio do arco. Prenda a peça no torno. Pressione o botão de partida para executar o ciclo de corte manual: a descida do arco é ativada apenas enquanto o botão é pressionado. A pressão de descida do arco ajusta-se com o regulador de fluxo.

D — Modo dinâmico: Coloque o seletor em D. Gire o volante até o índice marcar 40 na escala para afrouxar a mola de equilíbrio do arco. Ajuste o fim de curso no final do corte. Prenda a peça no torno, posicione a lâmina sobre a peça e pressione partida: o arco descerá por gravidade; a velocidade de descida é controlada pelo regulador de fluxo e o fim de curso interrompe o movimento da lâmina ao término do corte.

Capacidade de corte
Tubos redondos: 45° esquerda: 170 mm; 0°: 280 mm; 45° direita: 230 mm; 60° direita: 150 mm
Seções quadradas: 45° esquerda: 150 mm; 0°: 270 mm; 45° direita: 220 mm; 60° direita: 150 mm
Seções retangulares: 45° esquerda: 240 x 90 mm; 0°: 420 x 190 mm; 45° direita: 230 x 150 mm; 60° direita: 140 x 220 mm

Acessórios sob consulta

• Sistema de lubrificação micromist.
• Kit de aperto rápido pneumático MRP.
• Indicador de corte a laser.
• Variador mecânico de velocidade.
• Transportadores de carga e descarga.

Dados técnicos
Dimensões (C x L x A): 1400 x 1500 x 1800 mm (tope de barra); 870 x 1860 x 2100 mm (base)
Altura do plano de trabalho: 955 mm
Peso: 550 kg

Especificações técnicas

• Modelo: BROWN SN 420 NEWTON
• Construção: componentes principais em fundição para redução de ressonância e vibrações
• Acionamento: 2 velocidades, trifásico (400 V, 50 Hz); outras tensões mediante solicitação
• Dispositivo Newton com modos Manual (M) e Dinâmico (D)
• Controle da descida do arco por regulador de fluxo; em modo Dinâmico descida por gravidade com paragem por fim de curso
• Transmissão por redutor de engrenagens
• Grande mesa circular de trabalho solidária ao arco
• Capacidades de corte: ver bloco Capacidade de corte (redondo, quadrado, retangular)
• Acessórios disponíveis: micromist, kit de aperto pneumático, indicador laser, variador mecânico, transportadores
• Dimensões e peso: ver bloco Dados técnicos
