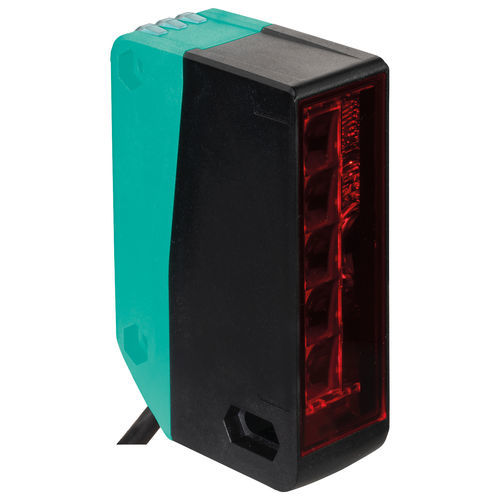

Sensor fotoelétrico retrorreflexivo OGR4000-R305-2EP-IO

retangularluz vermelhaLED

Principais Benefícios - Sensor de área retroreflectivo com cinco feixes de luz em um invólucro de sensor fotoelétrico padrão - Feixes de transmissor brilhantes e altamente visíveis garantem um alinhamento conveniente do sensor - Detecção confiável de todas as superfícies, independentemente da textura do objeto - Detecção confiável de pequenas peças para objetos muito planos com forma irregular - Detecção constante de objetos a partir de 2 mm em toda a área de detecção Descrição do Produto - Sensor de área retroreflectivo, luz vermelha, alcance máximo de detecção 4 m, altura do campo de luz 60 mm, interface IO-Link, 2 saídas push-pull, cabo fixo Especificações Gerais - Alcance de detecção efetivo: Modo padrão: 0 ... 4 m, Alta resolução: 0 ... 2 m - Distância do refletor: 0,2 ... 4 m refletor H85-2 - Alcance de detecção limite: 4 m - Alcance de detecção: ver tabela - Alvo de referência: refletor H85-2 - Fonte de luz: LED - Tipo de luz: luz vermelha visível modulada - Rotulagem do grupo de risco LED: grupo isento - Altura do campo: 60 mm - Largura do campo: 12 mm - Tamanho do objeto: Mínimo 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; detecção independente da posição dentro do alcance de detecção - Número de feixes: 5 - Ângulo de abertura: ± 2 ° - Limite de luz ambiente: EN 60947-5-2 - Resolução: ver tabela Parâmetros Relacionados à Segurança Funcional - MTTFd: 674 a - Tempo de Missão (TM): 20 a - Cobertura Diagnóstica (DC): 0 % Indicadores/Meios de Operação - Indicador de operação: LED verde: constantemente ligado - ligado, piscando (4Hz) - curto-circuito, piscando com pausa curta (1 Hz) - modo IO-Link - Indicador de função: LED amarelo: Permanentemente ligado: caminho de luz livre, Permanentemente desligado: objeto detectado, Piscando (8 Hz) - fim da compensação - Elementos de controle: Tecla Teach-In; Interruptor rotativo de 5 passos para seleção de modos de operação Especificações Elétricas - Tensão de operação: 10 ... 30 V DC, modo IO-Link: 18 ... 30 V DC - Ripple: máx. 10 % - Corrente de fornecimento sem carga: < 35 mA a 24 V de tensão de fornecimento - Classe de proteção: III Interface - Tipo de interface: IO-Link - Revisão IO-Link: 1.1 - Perfil do dispositivo: Identificação e Diagnóstico - I&D, Sensor Inteligente - SSP 2.1 - Dados de processo: Entrada 8 Bit - sinal de comutação 1 Bit - alarme de estabilidade 1 Bit - valor de medição 6 Bit, Saída 2 Bit - função de controle do sensor 1 Bit - função de controle de avaliação 1 Bit - ID do fornecedor: 1 (0x0001) - ID do dispositivo: 0x101001 (1052673) - Taxa de transferência: COM2 (38,4 kBit/s) - Tempo de ciclo mínimo: 2,3 ms - Suporte ao modo SIO: sim - Tipo de porta mestre compatível: Classe A , Classe B (usar adaptador de 3 polos ou cabo de 3 fios) Saída - Tipo de comutação: O tipo de comutação do sensor é ajustável. A configuração padrão é: C/Q - BK: NPN normalmente aberto / escuro, PNP normalmente fechado / claro, IO-Link /Q - WH: NPN normalmente fechado / claro, PNP normalmente aberto / escuro - Saída de sinal: 2 saídas push-pull (4 em 1), protegidas contra curto-circuito, protegidas contra inversão de polaridade, protegidas contra sobretensão - Tensão de comutação: máx. 30 V DC - Corrente de comutação: máx. 100 mA - Queda de tensão: ≤ 1,5 V DC - Frequência de comutação: Modo padrão: 500 Hz , Alta resolução: 250 Hz - Tempo de resposta: Modo padrão: 1 ms , Alta resolução: 2 ms Conformidade - Interface de comunicação: IEC 61131-9 / IO-Link V1.1.4 - Norma do produto: EN 60947-5-2 Aprovações e Certificados - Aprovação UL: E87056 , cULus Listed , fonte de alimentação de classe 2 , tipo de classificação 1 - Aprovação CCC: Aprovação CCC / marcação não requerida para produtos classificados ≤36 V Condições Ambientais - Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), A temperatura ambiente mínima permitida durante o ensino é de -30 °C. A variação de temperatura permitida após o ensino é de ±20 K. - Temperatura de armazenamento: -40 ... 70 °C (-40 ... 158 °F) Especificações Mecânicas - Grau de proteção: IP67 - Conexão: cabo fixo de 2 m - Material: Invólucro: PC (Policarbonato); Face óptica: Placa de plástico - Massa: 132 g - Dimensões: Altura: 89 mm; Largura: 25,8 mm; Profundidade: 59,5 mm Marca: Pepperl+Fuchs Modelo: OGR4000-R305-2EP-IO Tipo: Sensor de área retroreflectivo Fonte de luz: LED, luz vermelha visível modulada Alcance de detecção: até 4 m Altura do campo: 60 mm Saídas: 2 push-pull (4 em 1), interface IO-Link Grau de proteção: IP67 Tensão de operação: 10 ... 30 V DC Dimensões: 89 x 25,8 x 59,5 mm Peso: 132 g
