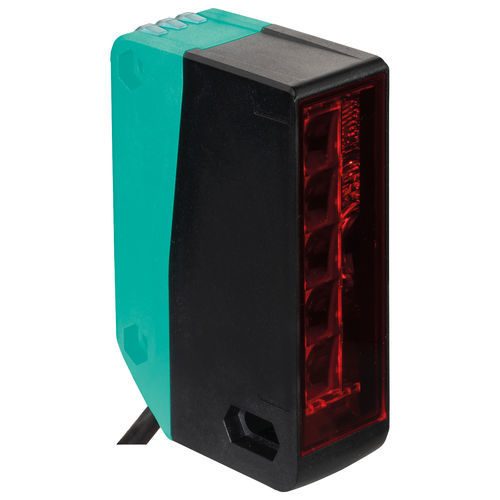

Sensor fotoelétrico retrorreflexivo OGR4000-R305-2EP-IO-0,3M-V1

retangularLEDluz vermelha

Principais benefícios: - Sensor de área retro-reflexivo com cinco feixes de luz em um invólucro padrão de sensor fotoelétrico - Feixes emissores brilhantes e altamente visíveis garantem um alinhamento conveniente do sensor - Detecção confiável de todas as superfícies, independentemente da textura do objeto - Detecção confiável de pequenas peças para objetos muito planos com forma irregular - Detecção constante de objetos a partir de 2 mm em toda a área de detecção Descrição do produto: Sensor de área retro-reflexivo, luz vermelha, alcance máximo de detecção 4 m, altura do campo de luz 60 mm, interface IO-Link, 2 saídas push-pull, cabo fixo com conector M12 Dados técnicos: - Alcance de detecção efetivo: Modo padrão: 0 ... 4 m; Alta resolução: 0 ... 2 m - Distância do refletor: 0,2 ... 4 m refletor H85-2 - Alcance de detecção limite: 4 m - Alcance de detecção: ver tabela - Alvo de referência: refletor H85-2 - Fonte de luz: LED - Tipo de luz: luz vermelha modulada visível - Rotulagem do grupo de risco LED: grupo isento - Altura do campo: 60 mm - Largura do campo: 12 mm - Tamanho do objeto: Mínimo 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; detecção independente da posição dentro do alcance de detecção - Número de feixes: 5 - Ângulo de abertura: +/- 2 ° - Limite de luz ambiente: EN 60947-5-2 - Resolução: ver tabela Parâmetros relacionados à segurança funcional: - MTTFd: 674 a - Tempo de missão (TM): 20 a - Cobertura de diagnóstico (DC): 0 % Indicadores/meios de operação: - Indicador de operação: LED verde: constantemente ligado - ligado; piscando (4Hz) - curto-circuito; piscando com interrupções curtas (1 Hz) - modo IO-Link - Indicador de função: LED amarelo: Permanentemente ligado: caminho de luz livre; Permanentemente desligado: objeto detectado; Piscando (8 Hz) - fim da compensação - Elementos de controle: Tecla Teach-In; Interruptor rotativo de 5 passos para seleção de modos de operação Especificações elétricas: - Tensão de operação (UB): 10 ... 30 V DC; modo IO-Link: 18 ... 30 V DC - Ripple: máx. 10 % - Corrente de fornecimento sem carga (I0): < 35 mA a 24 V de tensão de fornecimento - Classe de proteção: III Interface: - Tipo de interface: IO-Link - Revisão IO-Link: 1.1 - Perfil do dispositivo: Identificação e Diagnóstico - I&D; Sensor Inteligente - SSP 2.1 - Dados de processo: Entrada 8 Bit (sinal de comutação 1 Bit, alarme de estabilidade 1 Bit, valor de medição 6 Bit); Saída 2 Bit (função de controle do sensor 1 Bit, função de controle de avaliação 1 Bit) - ID do fornecedor: 1 (0x0001) - ID do dispositivo: 0x101001 (1052673) - Taxa de transferência: COM2 (38,4 kBit/s) - Tempo de ciclo mínimo: 2,3 ms - Suporte ao modo SIO: sim - Tipo de porta mestre compatível: Classe A, Classe B (usar adaptador de 3 pinos ou cabo de 3 fios) Saída: - Tipo de comutação: Ajustável; padrão: C/Q - Pin4: NPN normalmente aberto / desligado, PNP normalmente fechado / ligado, IO-Link; /Q - Pin2: NPN normalmente fechado / ligado, PNP normalmente aberto / desligado - Saída de sinal: 2 saídas push-pull (4 em 1), protegidas contra curto-circuito, protegidas contra inversão de polaridade, protegidas contra sobretensão - Tensão de comutação: máx. 30 V DC - Corrente de comutação: máx. 100 mA - Queda de tensão (Ud): ≤ 1,5 V DC - Frequência de comutação (f): Modo padrão: 500 Hz, Alta resolução: 250 Hz - Tempo de resposta: Modo padrão: 1 ms, Alta resolução: 2 ms Conformidade: - Interface de comunicação: IEC 61131-9 / IO-Link V1.1.4 - Norma do produto: EN 60947-5-2 Aprovações e certificados: - Aprovação UL: E87056, cULus Listed, fonte de alimentação de classe 2, classificação de tipo 1 - Aprovação CCC: Não requerida para produtos com tensão ≤36 V Condições ambientais: - Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F); mínimo durante o ensino: -30 °C; variação de temperatura permitida após o ensino: ±20 K - Temperatura de armazenamento: -40 ... 70 °C (-40 ... 158 °F) Especificações mecânicas: - Grau de proteção: IP67 - Conexão: cabo fixo de 300 mm com conector M12 x 1, 4 pinos - Material: Habitação: PC (Policarbonato); Face óptica: Placa de plástico - Massa: 104 g - Dimensões: Altura: 89 mm; Largura: 25,8 mm; Profundidade: 59,5 mm Conformidade do produto: - Europa – CE - EUA - cULus LISTED - Interface IO-Link
