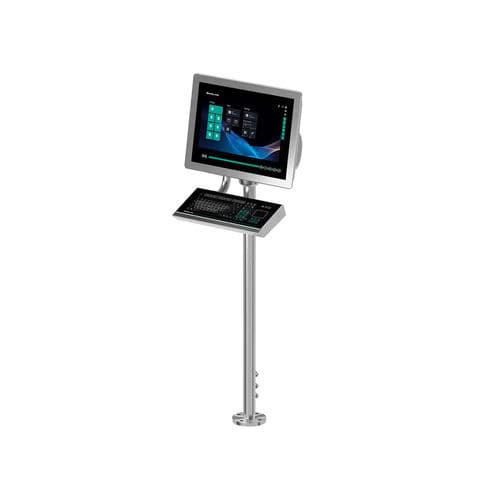

Monitor LCD RM-GXP1100-22F-*-T4*

de cristal líquidoindustrial21,5"

Visão geral do produto
VisuNet GXP Remote Monitor Zona 1/21 (Geração 2024, processador Intel® Atom Elkhart Lake).

Principais benefícios

• Display de 21,5" (54,61 cm)
• Formato widescreen 16:9 compatível com estações de engenharia
• Solução Thin Client (com firmware VisuNet RM Shell)
• Design leve
• Resolução Full HD
• Sistema totalmente modular para manutenção de campo facilitada
• Opções de montagem embutida ou com moldura
• Classificação IP66 para cada componente individual e para o sistema completo com caixa
• Certificado ATEX e IECEx Zona 1/21
• Leitor RFID integrado (opcional)

Descrição curta
Estação de operador (RM) concebida como VisuNet GXP Remote Monitor para áreas perigosas (Zona 1/21). Sistema modular com grau de proteção IP66, operação em thin client, ecrã Full HD e opções para RFID integrado e interação tátil.

Dados técnicos (selecionados)
Especificações gerais:
Tipo: Remote Monitor

Hardware:
Processador: Intel® Atom Elkhart Lake x6211E
RAM: 4 GB
Armazenamento: 64 GByte eMMC

Alimentação:
AC: 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A

Ecrã / Indicadores / Meios de operação:
Tipo de ecrã: LCD com retroiluminação LED
Tamanho do ecrã: 54,61 cm (21,5 polegadas)
Resolução: 1920 x 1080 pixels (Full HD); proporção 16:9
Profundidade de cor: 24 bit (16,7 M) cores
Relação de contraste: 5000:1 (típica)
Brilho: 300 cd/m² (típico)
Ângulo de visualização: 175° em todas as direções
Vida útil da luz de fundo: 50.000 h meia-vida típica a 25 °C

Dispositivos de entrada:
Ecrã tátil (opcional): projective capacitive; multi-touch 10 dedos, compatível com luvas

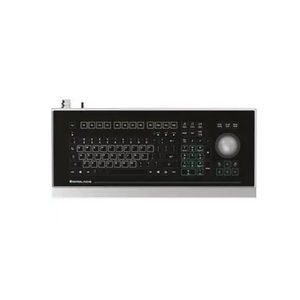

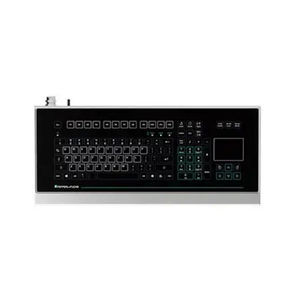

Teclado: Teclado em membrana com diferentes opções de dispositivo apontador disponíveis (ver folha EXTA4)

Interfaces (padrão e opções notáveis):
Padrão: 1 x Ethernet 100/1000BASE-TX (Ex e) ou 1 x fibra óptica 1000BASE-SX (Multimode) ou 1 x fibra óptica 1000BASE-LX (Singlemode), 1 x USB 2.0 (Ex e; porta de serviço), 2 x USB 1.1 (Ex i; destinado a teclado e rato Pepperl+Fuchs), 1 x entrada de energia DC ou AC (via fonte de alimentação)
Opcional: Interface 3: interface leitor de código de barras para scanners 1-D com fio (Ex i); Interface 4: interface leitor de código de barras para scanners 2-D com fio (Ex i); Interface 5: interface RS-232 com alimentação (Ex i)
Também: 1 x RS-232 (Ex e), 1 x RS-485 (Ex e), 1 x Ethernet 100/1000Base-TX (Ex e), Bluetooth v4.0 (até 30 m em terreno aberto, +8 dBm, 2,402 ... 2,48 GHz)

Conformidade diretivas / Normas (seleção):
Compatibilidade eletromagnética: Diretiva 2014/30/UE — EN 61326-1:2013 (locais industriais) (apenas para produtos sem Bluetooth / sem RFID)
Equipamentos de rádio e telecomunicações: Diretiva 2014/53/UE — EN 300 328 V2.2.2:2019; EN 301 489-1 V2.2.0:2017; EN 301 489-17 V3.2.0:2017 (apenas produtos Bluetooth). Produtos RFID e outras normas radiofónicas listadas conforme aplicável.
RoHS: Diretiva 2011/65/UE — EN IEC 63000:2018

Software:
Sistema operativo: VisuNet RM Shell 6 (baseado em Windows® 10 IoT Enterprise LTSC 2021 x64). Opcional pré-instalado (sem licença): IGEL OS 12 ou IGEL OS 11 (Linux).

Condições ambientais:
Temperatura de funcionamento: -20 ... 50 °C (o ecrã pode reagir de forma lenta abaixo de 0 °C)
Temperatura de armazenamento: -20 ... 60 °C
Humidade relativa: 93% a 40 °C, não condensante (segundo EN60068-2-78)
Altitude de funcionamento máx.: 2000 m
Resistência a choques: 18 choques 15 g, 11 ms em todos os eixos (IEC 60068-2-27)
Resistência a vibrações: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 ciclos por eixo (EN60068-2-6)

Especificações mecânicas:
Grau de proteção: IP66 (componentes individuais e sistema completo com caixa)
Material (interno): Painel: alumínio anodizado (TCU, PCU, PSU), alumínio pintado a pó (DPU)
Material (externo): Moldura: aço inoxidável AISI 304 (1.4301); Caixa do sistema H4: aço inoxidável AISI 304 (1.4301), jateado, rugosidade superficial típica Ra = 1,6 µm
Instalação: Montagem embutida (requer kit de montagem personalizado); montagem do painel na caixa do sistema com moldura; montagem do painel em armário com moldura e kit de montagem padrão
Massa: Painel (DPU com moldura, TCU, PSU DC): aprox. 23 kg; Painel (DPU com moldura, TCU, PSU AC): aprox. 24 kg; Caixa do sistema (AG-XX00): aprox. 11 kg
Dimensões: Painel (DPU com moldura, TCU, PSU DC): 625 mm x 459 mm x 120 mm; Painel (DPU com moldura, TCU, PSU AC): 625 mm x 459 mm x 137 mm; Painel com caixa do sistema: 625 mm x 459 mm x 173 mm; Corte do painel: 583 mm x 417 mm (superfície de instalação)
Nota: * ver placa de identificação: alternativa 2021, processador não selecionável

Dados para aplicação em áreas perigosas:
Certificado EU-type examination: BVS 17 ATEX E 036 X
Marcação: II 2G Ex eb q ib [ib] IIC T4 Gb / [exsign] II 2D Ex tb [ib] IIIC T85°C Db
Conformidade diretiva para áreas perigosas: Diretiva 2014/34/UE — EN IEC 60079-0:2018; EN 60079-5:2015; EN IEC 60079-7:2015+A1:2018; EN 60079-11:2012; EN 60079-31:2014

Aprovações internacionais (seleção)
Certificado IECEx: IECEx BVS 17.0029X
Marcação IECEx: Ex eb q ib [ib] IIC T4 Gb / Ex tb [ib] IIIC T85°C Db
Normas (IECEx): IEC 60079-0:2017; IEC 60079-5:2015; IEC 60079-7:2017; IEC 60079-11:2011; IEC 60079-31:2013

Características / especificações técnicas

• Família de produto: VisuNet GXP Remote Monitor (RM)
• Designação do modelo: RM-GXP1100-22F-*-T4*
• Ecrã: 21,5" / Full HD / 300 cd/m²
• CPU: Intel® Atom Elkhart Lake x6211E
• RAM: 4 GB
• Armazenamento: 64 GB eMMC
• Alimentação: 115/230 V AC ou 18-36 V DC
• Interfaces: Ethernet (cobre/fibra), USB, RS-232/RS-485 (opcional), interfaces de código de barras (opcional), Bluetooth
• Grau de proteção: IP66 (componentes & caixa do sistema)
• Conformidade: ATEX / IECEx Zona 1/21 certificado; diversas normas EMC e radio
• Temperatura de funcionamento: -20 ... 50 °C
• Peso (painel): aprox. 23–24 kg; caixa do sistema aprox. 11 kg
