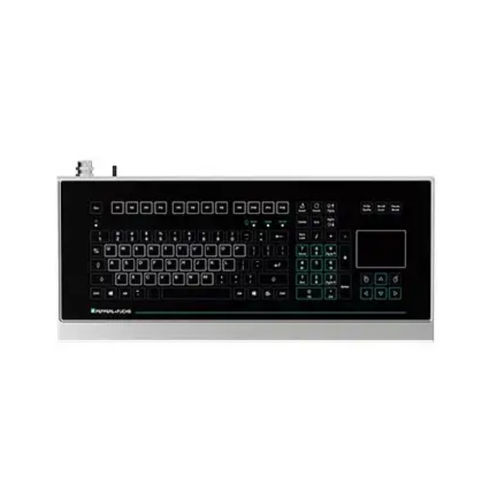

Teclado embutido EXTA4-*1-**-K4*

de membrana105 teclascom touchpad

Visão geral do produto
Teclado Ex i com touchpad para utilização em áreas classificadas. Teclado PC de curso curto com touchpad capacitivo integrado, projetado para instalação em painéis de controle industriais.

Principais benefícios

• Grau de proteção: IP66 (com invólucro)
• Carcaças em aço inox e alumínio anodizado
• Layouts de teclado nacionais: US international, Alemão, Francês
• 105 teclas de curso curto, compatível com PC
• Certificado para áreas com risco de explosão: Zona 1/21 e Zona 2/22
• Interface USB; comprimentos de cabo disponíveis: 5 m / 2 m / 1 m
• Listagem UL para EUA e Canadá; aprovações IECEx e ATEX

Especificações gerais
Tipo: Teclado com touchpad
Componentes compatíveis: SK-PC-Z1D1-UU1-10-HS e SK-PC-D2-UU1-10-HS

Alimentação
Tensão nominal: Ex i, fornecido via linha de dados

Indicadores / meios de operação
Teclado: 105 teclas de curso curto; Disposição: US international, Alemão, Francês
Touchpad — Princípio ativo: Capacitivo
Touchpad — Resolução: 10 Pts/mm x 10 Pts/mm
Touchpad — Área ativa (mm): 66 x 50

Interface
Tipo de interface: USB (com opções de cabo USB)

Conformidade com diretivas
EMC: Diretiva 2014/30/EU — EN 61326-1:2021 (locais industriais); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Classe B)
Proteção contra explosões: Diretiva 2014/34/EU — EN IEC 60079-0:2018; EN 60079-11:2012
RoHS: Diretiva 2011/65/EU — EN IEC 63000:2018-12

Conformidade
Grau de proteção: IP66 (com invólucro)

Condições ambientais
Temperatura de operação: -20 ... 50 °C (-4 ... 122 °F)
Temperatura de armazenamento: -20 ... 70 °C (-4 ... 158 °F)
Humidade relativa: máx. 85 %, sem condensação

Especificações mecânicas
Materiais: Alumínio anodizado; Aço inoxidável (opção montagem F1); Filme de poliéster
Massa: 1,2 kg (sem invólucro)
Dimensões totais: 502 x 222 x 66 mm
Dimensões de corte: 450 x 152 mm
Comprimentos de cabo: 5 m / 2 m / 1 m

Dados para aplicação em áreas perigosas
Certificado EU-type: Zona 1/21 — BVS 07 ATEX E 163 X; Zona 2/22 — BVS 21 ATEX E 009 X
Marcações:
Zona 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zona 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Aprovações internacionais
Aprovação UL — Control Drawing: 116-0357E
Listagem UL: Class I Div 2, Gr A,B,C,D; T5; Class II Div 2, Gr F,G; T5; Class III; Class I Zone 2 Gr IIC T5; Class II Zone 22 Gr IIIB T85°C; Class III Zone 22 Gr IIIA T85°C
Certificado IECEx: IECEx BVS 08.0022X (Zona 1/21 e Zona 2/22)

Características / especificações técnicas

• Modelo: EXTA4-*1-**-K4* (Geração 2024)
• Tipo de produto: Teclado Ex i com touchpad
• Interface: USB
• Grau de proteção: IP66 (com invólucro)
• Teclado: 105 teclas de curso curto; layouts US/DE/FR
• Touchpad: capacitivo; resolução 10 Pts/mm x 10 Pts/mm; área ativa 66 x 50 mm
• Materiais: Alumínio anodizado; opção aço inoxidável; filme de poliéster
• Peso: 1,2 kg (sem invólucro)
• Dimensões: 502 x 222 x 66 mm; corte: 450 x 152 mm
• Opções de cabo: 5 m / 2 m / 1 m
• Temp. operação: -20 ... 50 °C; armazenamento: -20 ... 70 °C
• Humidade relativa: máx. 85 %, sem condensação
• Certificações: ATEX, IECEx para Zona 1/21 & 2/22; UL para EUA/Canadá
