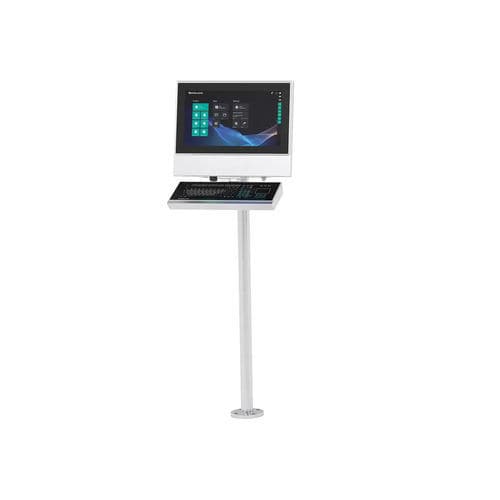

Monitor LCD VisuNet FLX

de cristal líquidocom touch screencom tela sensível ao toque multitouch

Produto
RM-320S-*A-* — Monitor remoto, sistema com invólucro (nome comercial: VisuNet FLX)

Descrição
Sistema de monitor remoto com invólucro projetado para ambientes industriais, com hardware modular, operação thin client e integração RFID opcional.

Principais benefícios

• Design totalmente modular que facilita a migração de componentes individuais
• Grande flexibilidade de aplicação graças a componentes básicos idênticos e configuráveis
• Solução Thin Client (firmware VisuNet RM Shell)
• Certificações globais, incluindo ATEX/IECEx, UL e CCC
• Leitor RFID20-* pré-instalado opcional

Especificações gerais
Tipo: Monitor remoto

Hardware
Processador: Intel® Celeron™ 3965U
RAM: A: 1x 4 GB DDR4-2133 (grau industrial); B: 1x 8 GB DDR4-2133 (grau industrial)
Armazenamento: Interface: 1x M.2 2242/2280 M Key, PCIe + SATA 3; Armazenamento: 64 GB M.2 SATA 3 (grau industrial)

Alimentação
AC (A): 115/230 V a.c. (100 ... 240 V a.c.), máx. 0,7 A, máx. 70 W (ver manual Power Supply PS1000-A6-24.5 para conexões)
DC (D): 20 ... 28 V d.c. / 2,8 A (SELV/PELV ou classe 2) (ver manual VisuNet FLX Panel Mount para conexões)

Indicadores / meios de operação
Ecrã
Tipo: LCD com retroiluminação LED
Tamanho do ecrã: 54,61 cm (21,5 inch)
Resolução: 1920 x 1080 pixels (Full HD), proporção 16:9
Profundidade de cor: 24 bit (16,7 M)
Relação de contraste: Tipicamente: 22KT, 22GT: 1000:1; 22FC: 5000:1
Brilho (opções configuráveis): 22KT, 22GT: 250 cd/m2; 22FC: 300 cd/m2
Ângulo de visualização: 22KT, 22GT: 178° em todas as direções; 22FC: 170° horizontal, 160° vertical
Vida útil da retroiluminação: 22GT: 30.000 h; 22KT, 22FC: 50.000 h

Dispositivos de entrada
Touch screen: Multi-touch de 10 dedos, compatível com luvas. Opções configuráveis: 22KT, 22GT: touch capacitivo sem cola óptica; 22FC: touch capacitivo com cola óptica
Teclado: Opcional: teclado de membrana com diferentes opções de dispositivo apontador
Leitor RFID: Opcional integrado no invólucro VisuNet FLX; opções: TWN4 MultiTech 3 M LF HF ou TWN4 MultiTech 3 LEGIC M LF HF

Interfaces
1 x DisplayPort 1.2 (DP++)
1 x mini DisplayPort 1.2 (DP++ com parafuso de travamento mono)
1 x Saída de áudio
2 x portas USB Ex i preparadas para teclado intrinsecamente seguro Pepperl+Fuchs
2 x portas USB 3.1 Gen1 (5 Gbps)
1 x porta USB 2.0
2 x portas LAN (RJ45, 10/100/1000 Mbps)
2 x RS232/422/485 (configurável via BIOS) com 5V/12V para alimentar periféricos (1 x DB9 macho + 1 x RJ45)

Conformidade de diretivas
Compatibilidade eletromagnética (apenas produtos sem RFID): Diretiva 2014/30/EU — EN 61000-6-4:2007; EN 61000-6-4:2007/A1:2011; EN 61326-1:2013
Proteção contra explosões: Diretiva 2014/34/EU — EN IEC 60079-0:2018; EN IEC 60079-7:2015/A1:2018; EN 60079-11:2012; EN IEC 60079-31:2024
Rádio e telecomunicações (apenas produtos RFID): Diretiva 2014/53/EU — EN 301489-1 V2.2.3:2019; EN 301489-3 V2.3.2:2023; EN 300 330 V2.1.1:2017; EN 61326-1:2013; EN 61000-6-4:2007; EN 61010-1:2010; EN 62479:2010; EN 62311:2008
RoHS: Diretiva 2011/65/EU — EN IEC 63000:2018

Software
Sistema operativo: VisuNet RM Shell 6 (baseado em Windows® 10 IoT Enterprise LTSC 2021 x64)
Opcional: IGEL OS 11 / IGEL OS 12 (Linux, sem licença); ThinManager Ready

Condições ambientais
Temperatura de funcionamento: 0 ... 40 °C (32 ... 104 °F)
Temperatura de armazenamento: -20 ... 65 °C (-4 ... 149 °F)
Humidade relativa: máx. 93% a 40 °C (não condensante) conforme EN60068-2-78
Condições climáticas: Arrefecimento passivo, sem peças rotativas
Altitude de funcionamento: máx. 2000 m
Resistência a choques: 18 choques 15 g, 11 ms em todos os eixos, IEC 60068-2-27
Resistência a vibrações: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 ciclos por eixo segundo EN60068-2-6

Especificações mecânicas
Grau de proteção: IP66 (Type 4X com opção RFID apenas para uso em interior)
Material: Invólucro: aço inox AISI304 (1.4301); Acabamento: jateado, rugosidade típica 0,8 µm
Instalação: Sistema com invólucro
Massa: aprox. 16 kg; aprox. 18 kg com fonte AC
Dimensões: 577 mm x 466 mm x 233 mm

Aprovações internacionais
UL: Aprovado para UL OrdLoc; UL approval E223772; UL61010-1 Ed.3; UL 61010-2-201 Ed2; CAN/CSA C22.2 No 61010-1-12; CAN/CSA C22.2 No 61010-2-201; UL approval E492874 para circuitos não inflamáveis
ATEX: UL 22 ATEX 2481X; Exemplo de marcação: II 3 G Ex ec [ic Gc] IIC T4 Gc / II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx: IECEx ULD 22.0019X; Exemplo de marcação: Ex ec [ic Gc] IIC T4 Gc / Ex tc [ic Dc] IIIC T85°C Dc
CCC: Certificado 2024322309005748

Especificações técnicas

• Modelo: RM-320S-*A-*
• Marca: Pepperl+Fuchs (família VisuNet FLX)
• Processador: Intel® Celeron™ 3965U
• Opções de RAM: 4 GB ou 8 GB DDR4 industrial
• Armazenamento: 64 GB M.2 SATA 3; slot M.2 (PCIe + SATA 3)
• Ecrã: 54,61 cm (21,5 inch), Full HD 1920 x 1080, LCD com retroiluminação LED
• Touch: Multi-touch 10 dedos, compatível com luvas (configurável)
• Interfaces: DP, miniDP, saída de áudio, USB múltiplas (incl. Ex i), 2x LAN, RS232/422/485
• Alimentação: AC (100–240 V a.c., máx. 70 W) ou DC 20–28 V d.c. (2,8 A)
• Proteção: IP66 / Type 4X (com limitação RFID para uso em interior)
• Invólucro: Aço inox AISI304
• Dimensões (L x A x P): 577 x 466 x 233 mm
• Massa: ~16 kg (~18 kg com PSU AC)
• Temp. funcionamento: 0 a 40 °C; armazenamento: -20 a 65 °C
• Aprovações: UL, ATEX, IECEx, CCC e certificações internacionais
