Estas unidades estão disponíveis por $30 em quantidades OEM

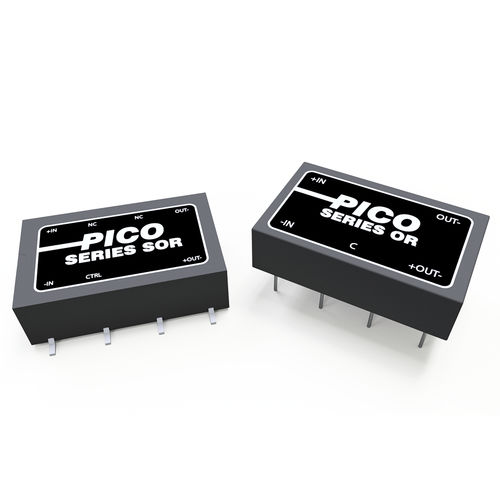

Esta série de reguladores encapsulados de alta eficiência e ampla faixa de entrada vem em 84 modelos diferentes. Estas unidades apresentam uma entrada de 1.500 VOLT DC para isolamento de saída em modelos de saída simples e dupla. A série OR funcionará numa gama de temperaturas de -25º C a +70º C sem dissipador de calor ou desclassificação eléctrica. Estas unidades são excelentes para aplicações em que a tensão de entrada varia drasticamente, mas é necessário manter uma elevada eficiência e regulação da tensão de saída.
CARACTERÍSTICAS
Semicondutores encapsulados, com classificação conservadora para máxima fiabilidade
Regulação de carga (ver tabela para variação típica em diferentes cargas)
Regulação de linha = Valores típicos
5-15V DC = ±1.5%
8-24V DC = ±1,5%
18-36V DC = ±1,0%
Alta eficiência - até 80%
Funciona numa gama de temperaturas de -25º C a +70º C sem dissipador de calor ou desclassificação eléctrica
Isolamento - 100 megohms a 1.500 Volts DC
Saídas isoladas simples e duplas
Cada unidade é fornecida com um pino de controlo externo. Este pino "C", quando ligado à entrada negativa (-), desactivará a unidade, permitindo a desativação remota.
CARACTERÍSTICAS TÍPICAS:
Condições de teste: 25º C ambiente.
Temperatura de funcionamento: -25º C a +70º C ambiente.
Tolerância da tensão de saída: ±1% à tensão de entrada típica
Coeficiente de temperatura da tensão de saída: 0,02%/ºC
Temperatura de armazenamento: -55º C a +125º C
Proteção contra curto-circuitos: Temporária
Opções disponíveis
Temp. de funcionamento alargada (-55º C a +85º C)
Cozedura de estabilização (125º C ambiente)
Ciclo de temperatura (-55º C a +125º C)
Alta temperatura, queima de potência total (100% de potência, temperatura da caixa de 125º C)
---
