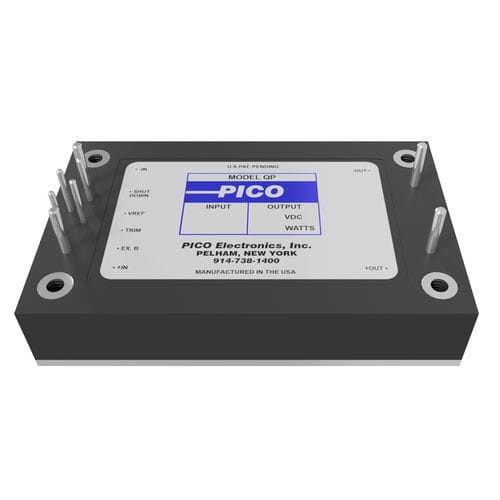

Conversor CC-CC regulado QP Series

gama de tensão de entrada 2:1isoladoencapsulado

A série QP é composta por conversores CC-CC isolados com uma vasta seleção de gamas de tensão de entrada de 4,5 V a 475 V, mantendo uma regulação de saída rigorosa, baixa ondulação e ruído. Estes módulos têm capacidade de corte, paragem e tensão de referência interna. As protecções incluem sobre/subtensão de entrada, curto-circuito de saída, sobretensão de saída e sobretemperatura. Para maior fiabilidade, o circuito de retorno não utiliza um optoacoplador. O tamanho da caixa de 2,5" x 1,55" x 0,5" tem inserções roscadas para montagem segura em aplicações de alta vibração e choque. O arrefecimento por condução está disponível através da placa de base ou de um dissipador de calor compatível. Caraterísticas Isolamento de entrada/saída Protegido contra sobre/subtensão de entrada, sobrecorrente de curto-circuito de saída (HiQP) e sobretemperatura Não utiliza optoacoplador no circuito de retorno Polarização externa para aplicações de carregamento de condensadores (QP) Funcionamento em paralelo com partilha de carga (HiQP) Opção de temperatura industrial -40°C (HiQP) Opção de temperatura militar -55°C (HiQP) Filtro LC de entrada para arranque suave e baixa ondulação de corrente reflectida (HiQP) Opções Temperatura de funcionamento alargada: -55°C a +85°C (QP) Selecionar blindagem de acordo com MIL-STD-883: Estabilização Bake: Ref. Método 1008 Ciclo de temperatura: Ref. Método 1010 Queima: Ref. Método 1015 Tensão de entrada especial, tensão de saída, tensão de isolamento ou potência de saída
