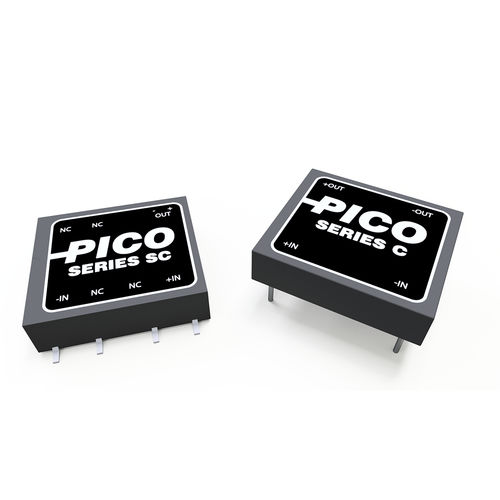

Esta série de conversores DC-DC não regulamentados são produzidos numa embalagem miniaturizada encapsulada. estão disponíveis 188 modelos diferentes. As unidades apresentam saídas simples e duplas isoladas. Funcionarão na gama de temperaturas de -25º C a +70º C. Não é necessário um dissipador de calor.
Perfil baixo
0.3" Altura
Até 4 Watts
Sem afundamento por calor ou
Derivação eléctrica
Obrigatório
OPÇÕES DISPONÍVEIS
Por Mil. Std. 883
Temperatura de funcionamento alargada (-55º C a +85º C)
Assado de estabilização (ambiente 125º C)
Ciclo de temperatura (-55º C a +125º C)
Olá Temp, queima em potência máxima (100% de potência, temperatura da caixa a 125º C)
CARACTERÍSTICAS
Até 4 watts de potência a 70º C ambiente
Semicondutores encapsulados, classificados de forma conservadora para a máxima fiabilidade
Tamanho Ultra-Miniatura (0.3" Altura)
6 tensões de entrada 5, 12, 15, 24, 28 e 48V DC
100 megohm @ 500V DC
Não é necessário dissipador de calor
CARACTERÍSTICAS TÍPICAS:
Condições de teste: 25º C de tensão ambiente e de entrada no valor nominal, salvo indicação em contrário
REGULAÇÃO DA LINHA: A SAÍDA É DIRECTAMENTE PROPORCIONAL À ENTRADA
Frequência do conversor: 20 a 40 KHz
Coeficiente de temperatura de saída: 0,02%/ºC
Temperatura de funcionamento: -25º C a +70º C ambiente. Não é necessário um dissipador de calor
Temperatura de armazenamento: -55º C a +125º C
Isolamento: 100 megohms min. @ 500V DC
Protecção contra curto-circuitos: Temporário
---
