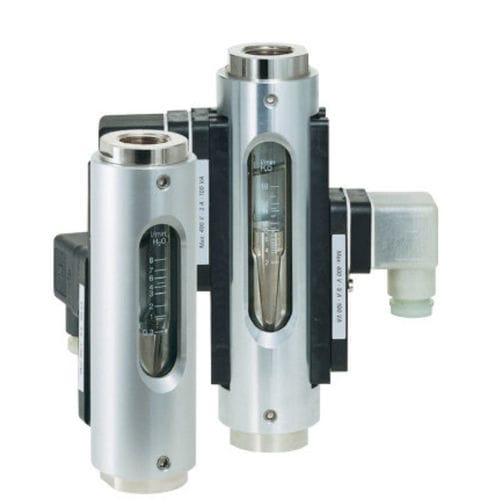

Medidor de vazão de área variável DS03 series

volumétricopara líquidospara gás

O medidor de caudal e interrutor modelo DS03 funciona de acordo com um princípio de área variável modificado. O flutuador é guiado num tubo de medição cónico para cima. O fluido de escoamento move o flutuador na direção do fluxo. A borda superior do flutuador mostra o fluxo momentâneo através de uma escala queimada no vidro de medição. Um contacto Reed é montado no exterior do medidor numa caixa selada. Quando o flutuador atinge a posição do contacto Reed, o interrutor fecha-se. Com caudais mais elevados, o flutuador move-se mais para cima até atingir um batente de flutuador incorporado, mantendo o interrutor fechado. Isto assegura uma função de comutação biestável em qualquer altura. O contacto Reed é ajustável em toda a gama de medição do medidor. Aplicações típicas Os caudalímetros e monitores de área variável DS03 são utilizados para medir e monitorizar caudais contínuos de líquidos ou meios gasosos de baixa viscosidade. As áreas de aplicação são: sistemas de arrefecimento engenharia investigação e desenvolvimento
