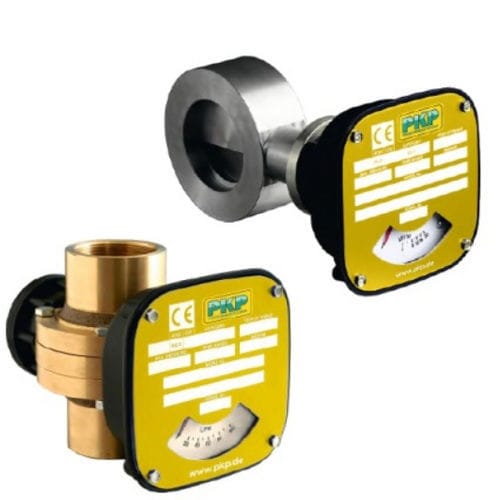

Medidor de vazão tipo palheta DK10

volumétricopara líquidosem aço inoxidável

O medidor de caudal com pala da série DK10 inclui uma pala com mola montada numa câmara hemisférica. A aba é deflectida pelo caudal na linha. A deflexão é diretamente proporcional ao caudal. O movimento da aba é transmitido através de um eixo - que é vedado ao processo - a um ponteiro mecânico e o caudal é indicado numa escala. Podem ser instalados um ou dois micro-interruptores para monitorização do caudal ou um módulo de saída analógico na caixa do visor (opcional). Cada medidor de caudal é calibrado para o líquido a monitorizar com base nas especificações do cliente. Os dispositivos estão disponíveis com roscas G ou NPT para tubagens de 1/4" a 2" e como uma bolacha para montagem entre duas flanges DIN ou ANSI em tubagens de DN 80 (3") a DN 200 (8"). Aplicações típicas Devido ao seu design robusto, à sua resistência a líquidos sujos ou contaminados e à variedade de combinações de materiais disponíveis, os medidores de caudal basculantes DK10 são adequados para utilização como dispositivos de controlo e monitorização para praticamente todos os líquidos de processo. design robusto, para qualquer direção de fluxo insensível a meios sujos / contaminados ligação ao processo: rosca fêmea ou wafer (para montagem entre duas flanges) com saída analógica opcional e/ou interruptores de limite para viscosidades médias até 600 cSt
