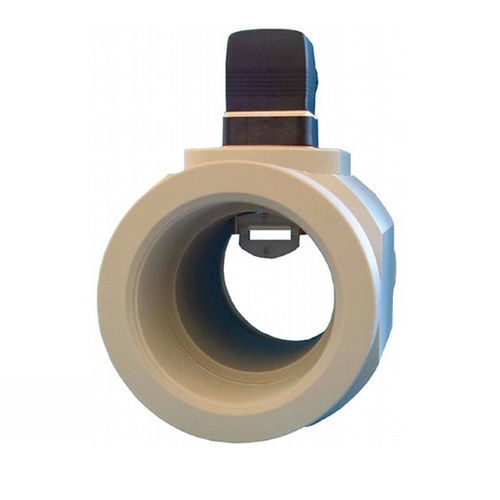

Medidor de vazão tipo palheta DR05 series

para líquidosDN 25 mm (1")DN 50 mm (2")

O sensor de caudal com roda de pás DR05 mede o caudal de água e de substâncias semelhantes à água. O sensor de caudal é constituído por uma secção de tubo de polipropileno equipada com uma roda de pás. A roda de pás, que se estende na área de fluxo, é posta em rotação pelo líquido que flui. O movimento de rotação é detectado por um sensor Hall e emitido sob a forma de uma série de impulsos. A frequência de saída destes impulsos é diretamente proporcional ao caudal. Em alternativa, a saída de impulsos pode ser convertida num sinal analógico (4 a 20 mA) ou em dois contactos de fim de curso através da eletrónica integrada opcional. Os sensores de caudal de roda de pás DR05 são feitos completamente de plástico; não têm partes metálicas. Estes dispositivos estão disponíveis para tamanhos de tubos de 1" a 2" com rácio de alcance até 50:1. Aplicações típicas Os sensores de caudal de roda de pás modelo DR05 são utilizados sempre que o caudal de líquidos com baixas viscosidades tem de ser medido de forma fiável e económica, incluindo, mas não se limitando a, os seguintes casos - em sistemas de arrefecimento - para água desmineralizada - para líquidos agressivos / cáusticos na indústria química para líquidos pouco viscosos versão totalmente em plástico sem partes metálicas materiais: PP, ECTFE, Cerâmica, Viton para tamanhos de tubo de 1" a 2" NPT ou BSP rácio de redução até 50:1
