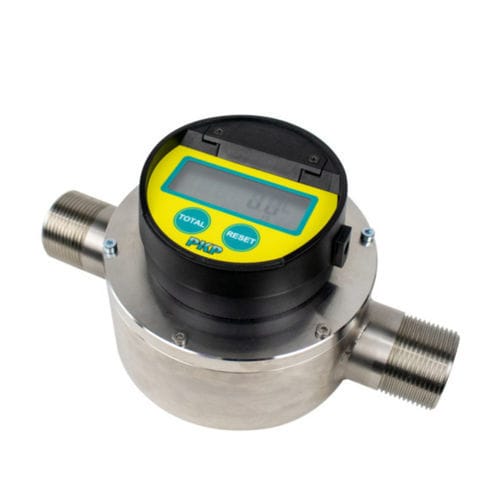

Medidor de vazão de disco oscilante DND01

de turbinade engrenagemtipo palheta

Os medidores de disco nutridor medem o fluxo de volume diretamente. Na câmara de medição esférica existe - como uma parede móvel da câmara - o disco de nutação com um rolamento central, que é acionado pelo líquido que flui através dele. Com cada movimento de oscilação completo, um volume definido flui através da câmara de medição. Um anel de vedação em O na saída garante que o fluido de entrada só pode sair do medidor através da câmara de medição, assegurando assim a exatidão da medição. O número de movimentos do disco de nutação é transmitido através de um acoplamento magnético para o dispositivo montado na superfície. Aplicações típicas Os contadores de discos nutridores da série DND01 são utilizados principalmente para líquidos limpos a ligeiramente contaminados, água dura e desmineralizada, óleos, combustíveis e solventes. para meios líquidos, viscosidade até 700 mPa s (cPoise) ligação ao processo: 3/4" macho, 1" macho, 1 1/4" macho, 1 1/2" fêmea e 2" fêmea materiais: PPO, latão, Vectra, aço inoxidável sinais de saída: saída de impulsos (Reed, PNP, NPN ou NAMUR) opcional com ecrã separado e saída analógica e de impulsos (NPN)
