Manipulador elétrico МGR-1400

de elevaçãode carregamentoindustrial

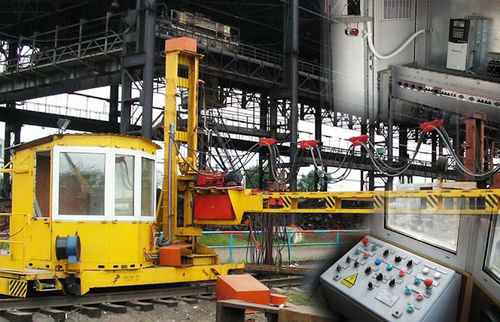

Manipulador de corte a gás O manipulador de corte a gás МGR-1400 é um equipamento elétrico para o controlo de detritos volumosos e corte de sucata em oficinas de martelo de queda de plantas metalúrgicas e plantas Vtorchermet. O МGR-1400 efectua as seguintes operações: -movimento ao longo da área de trabalho; -deslocação do braço com o cortador para cima e para baixo para a regulação da altura do cortador; -rotação do braço com o cortador num ângulo de 140° para encontrar o ponto de corte; -movimento da corrediça com o cortador ao longo do braço; -rotação do cortador num ângulo de 10° em relação à posição vertical. O equipamento elétrico МGR-1400 inclui: armário de controlo dos accionamentos; painel de controlo do operador; accionamentos eléctricos (acionamento de movimento do carrinho, acionamento de rotação do braço, acionamento de elevação do braço, acionamento de rotação do cortador, acionamento do soprador, acionamento de movimento do carro do cortador - regulado); travões para acionamento do movimento do carrinho, acionamento de rotação do braço e acionamento de elevação do braço; interruptores de fim de curso; unidade de ignição; válvulas electromagnéticas; sistema de controlo de temperatura para unidades de aquecimento de oxigénio e de gás de corte. O sistema consiste em elementos de aquecimento, regulador de medição e sensor de resistência; sistema de controlo da temperatura na sala do operador; equipamento auxiliar. -SISTEMAS FUNCIONAIS O equipamento elétrico МGR-1400 é composto pelos seguintes sistemas funcionais: -circuito de potência; -sistema de controlo de funcionamento, de indicação e de sinalização; -sistema de controlo climático; -sistema de iluminação; -sistema de corte; -sistema de interbloqueio dos accionamentos. A parte de energia é executada como unidades separadas, localizadas dentro do armário de controlo. O circuito de potência permite o arranque, a paragem e a mudança de direção do movimento dos motores de acionamento.
