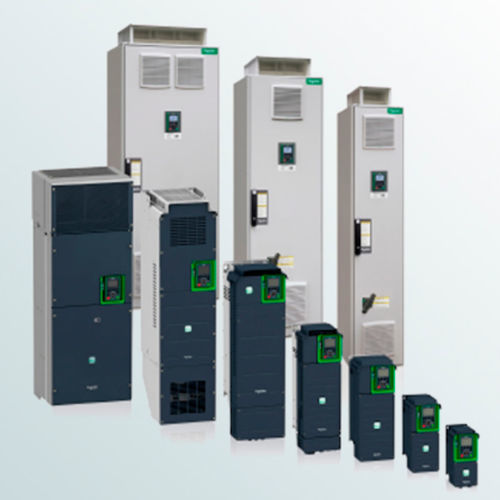

Conversor de frequência trifásico

digitaisIP20IP54

Os conversores de frequência compactos da Schneider Electric da série ATV são conversores com circuito de tensão intermédio, fabricados com transístores IGBT com modulação de largura de impulsos. Convertem o sistema de corrente trifásica com frequência e amplitude constantes em sistema de corrente trifásica com frequência e tensão variáveis. Os conversores de frequência são fornecidos para motores com capacidade entre 0,75 kW e 355 kW. Na versão standard, funcionam em modo de dois quadrantes. Mediante pedido adicional (opcional), os conversores de frequência podem funcionar em modo de quatro quadrantes. Para este efeito, o chopper de travagem está integrado no conversor ou o módulo de recuperação de energia é fornecido adicionalmente. O acelerador de circuito está integrado em todos os conversores de frequência. O painel gráfico com indicação LCD, fornecido com caracteres cirílicos e textos em várias línguas, é utilizado para controlo e assistência. Os conversores de frequência permitem o funcionamento com baixo nível de ruído e perdas. A frequência de modulação do inversor é definida durante o ajuste dentro de uma gama de 1 a 16 kHz. Vantagens da aplicação: elevada dinâmica do teste de binário de funcionamento do motor devido ao sistema de controlo baseado em vectores dos componentes actuais; arranque de binário constante e elevada precisão de rotação; os conversores de frequência são resistentes ao funcionamento em vazio, aos curto-circuitos e às falhas de terra, a qualquer rede de alimentação e aos desvios de carga; implementação de accionamentos individuais e multi-motores no processo tecnológico; a caixa de aço galvanizado oferece a máxima proteção contra interferências, impactos mecânicos e climáticos. A frequência de rotação dos accionamentos é ajustada suavemente e com baixas perdas numa vasta gama de caraterísticas mecânicas do motor devido à aplicação do sistema de controlo digital,
