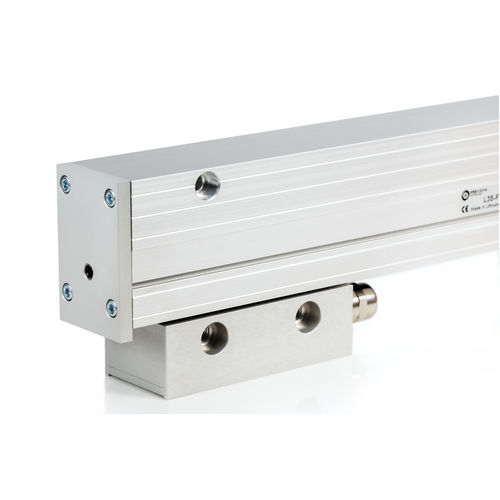

Encoder linear incremental L35

ópticoseladosenoidal

“ A precisão selou o codificador que linear L35 é usado para converter deslocamentos lineares dos componentes chaves da máquina nos sinais elétricos que contêm a informação sobre o valor e o sentido dos deslocamentos. O codificador consiste em uma escala de vidro instalada em um alojamento oco rígido e em uma cabeça de leitura bola-rolamento-guiada. Para poder trabalhar em ambientes ásperos (líquido, lubrificantes e microplaquetas refrigerando), o codificador tem duas fileiras dos bordos de selagem. O ar filtrado pode ser fornecido no alojamento do codificador para a proteção extra da poeira. A característica do codificador é um alojamento rígido que forneça a melhor resistência pares devidos da vibração e de uma categoria mais alta da proteção aos dois de bordos de selagem. A marca de referência pode ser selecionada pelo ímã, que se move no sulco horizontal sobre a face frontal do codificador (opcional). Três versões de sinais de saída estão disponíveis: • L35-A - sinais sinusoidals, com μApp aproximadamente 11 da amplitude. • Sinais sinusoidals de L35-AV-, com amplitude aproximadamente 1 Vpp. • L35-F - sinais da quadrado-onda, tipo TTL ou HTL (RS422 padrão) com eletrônica de subdivisão integrada para a interpolação x1, x2, x5, x10, X.25, x50. \ /html”
