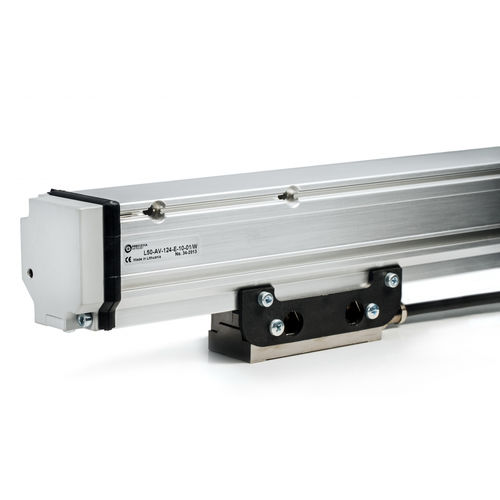

Encoder linear incremental L50

ópticoseladosenoidal

“ O codificador linear selado fotoelétrico modular L50 tem o comprimento de medição de 3240 milímetros até 30040 milímetros. O codificador é usado para converter deslocamentos lineares dos componentes chaves da máquina nos sinais elétricos que contêm a informação sobre o valor e o sentido do deslocamento. O codificador determina a posição detectando a luz refletiu de uma banda de metal. A banda de metal com a escala de passo de 40 μm é fixada no alojamento de alumínio rígido com bordos da proteção. O codificador consiste em diversos módulos rígidos separados com comprimento até 2,0 m, que são juntados junto, e cabeça de leitura. Duas versões de sinais de saída estão disponíveis: •- L50-AV - os sinais sinusoidals, com amplitude aproximadamente 1 Vpp, exigem externo • subdividindo a eletrônica. O μm da definição 0,1 é possível com eletrônica externo respectiva. •- L50-F - sinais da Quadrado-onda, com eletrônica de subdivisão integrada para a interpolação x1, x2, x5, x10. \ /html”
